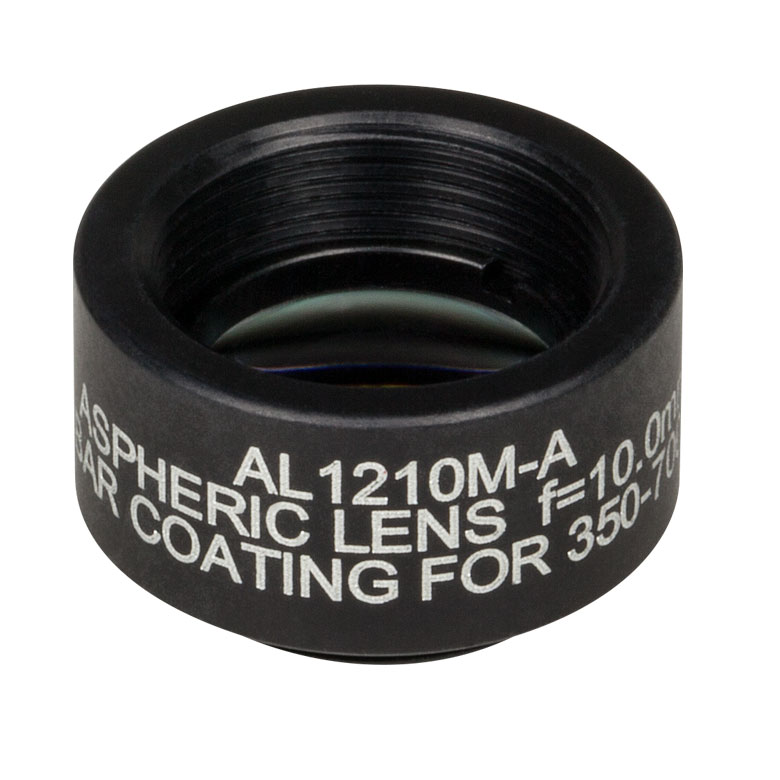

AL1210M-A - S-LAH64 асферическая линза в оправе, Ø12.5 мм, фокусное расстояние 10 мм, числовая апертура 0.55, просветляющее покрытие: 350-700 нм, Thorlabs

AL1210M-A — S-LAH64, асферическая линза, в оправе, Ø12.5 мм, f=10 мм, NA=0.55

Назначение: прецизионная асферическая линза для высокого качества фокусировки при компактной оптике: формирует пучок и фокус с меньшими аберрациями по сравнению со сферической линзой той же апертуры.

Ключевые параметры

• Диаметр: Ø12.5 мм
• Фокусное расстояние (EFL): 10 мм
• Числовая апертура (NA): 0.55
• Материал: S-LAH64
• Покрытие: Просветляющее покрытие: 350-700 нм

Что даёт асферика на практике

Асферическая поверхность компенсирует сферическую аберрацию лучше, чем обычная сферическая линза. На практике это означает более «собранный» фокус и меньшие аберрации при высокой NA, часто без необходимости ставить несколько линз подряд.

Стекло S‑LAH64 относится к высокоиндексным (лантановым): оно позволяет получить высокую числовую апертуру и компактную геометрию. Это особенно полезно для коллимации/фокусировки в ограниченном объёме.

Покрытие и потери на отражение

Ориентировочно без покрытия отражение от одной поверхности составляет порядка 8.0% (зависит от показателя преломления и угла падения), поэтому AR‑покрытие обычно заметно повышает полезную передачу. В версии с просветляющим покрытием отражение в указанном диапазоне снижено, что помогает поднять эффективность и контраст.

Указано AR‑покрытие 350-700 нм. Оно рассчитано на видимый (примерно 350–700 нм) и снижает отражение, что особенно важно при работе с лазерами, фотодетекторами и любыми системами, где лишние блики «съедают» сигнал.

Типовые применения

• коллимация излучения от диодов и лазеров
• фокусировка в волоконные разъёмы/фотоприёмники
• компактные узлы в оптических датчиках

Монтаж и эксплуатация

Линза установлена в механическую оправу — её проще центрировать, крепить и безопаснее брать руками (меньше риск испачкать рабочую апертуру).

Для стабильного результата важно: держать оптику чистой, избегать касаний рабочей поверхности, соблюдать соосность и оставлять запас по рабочему расстоянию. Если система чувствительна к засветке — добавляйте диафрагмы/чёрные кольца и контролируйте переотражения.
