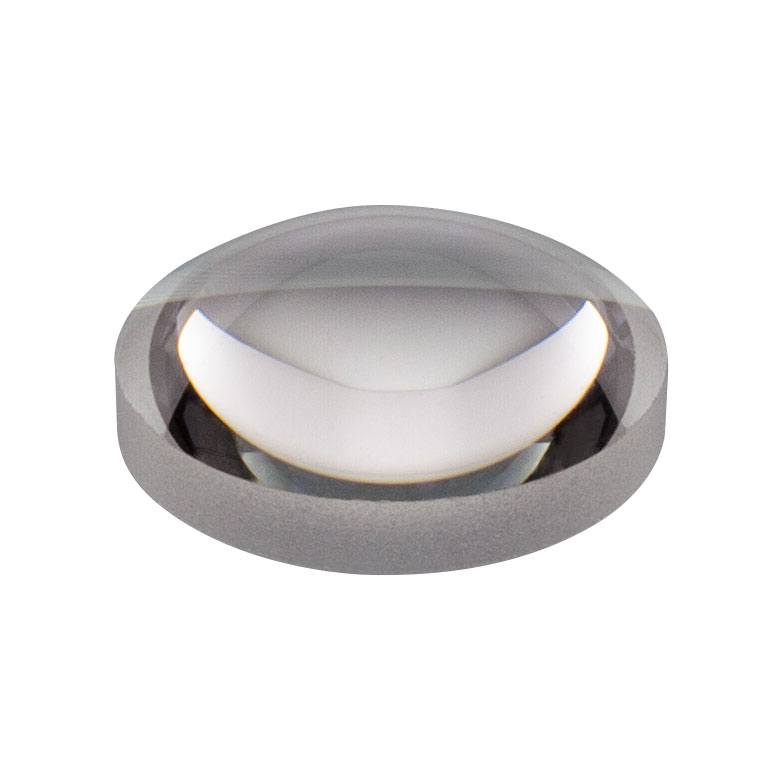

AL108 — S-LAH64, асферическая линза, Ø10 мм, f=8 мм, NA=0.55
Назначение: прецизионная асферическая линза для высокого качества фокусировки при компактной оптике: формирует пучок и фокус с меньшими аберрациями по сравнению со сферической линзой той же апертуры.
Ключевые параметры
- Диаметр: Ø10 мм
- Фокусное расстояние (EFL): 8 мм
- Числовая апертура (NA): 0.55
- Материал: S-LAH64
- Покрытие: Без покрытия
Что даёт асферика на практике
Асферическая поверхность компенсирует сферическую аберрацию лучше, чем обычная сферическая линза. На практике это означает более «собранный» фокус и меньшие аберрации при высокой NA, часто без необходимости ставить несколько линз подряд.
Стекло S‑LAH64 относится к высокоиндексным (лантановым): оно позволяет получить высокую числовую апертуру и компактную геометрию. Это особенно полезно для коллимации/фокусировки в ограниченном объёме.
Покрытие и потери на отражение
Ориентировочно без покрытия отражение от одной поверхности составляет порядка 8.0% (зависит от показателя преломления и угла падения), поэтому AR‑покрытие обычно заметно повышает полезную передачу. В этой версии покрытия нет — закладывайте потери на отражение и возможные паразитные засветки.
Покрытия нет — это нормально для черновых установок, прототипов или когда покрытие мешает (например, в нестандартном спектре). Минус: выше отражение, больше паразитных переотражений и чуть ниже контраст.
Типовые применения
- коллимация излучения от диодов и лазеров
- фокусировка в волоконные разъёмы/фотоприёмники
- компактные узлы в оптических датчиках
Монтаж и эксплуатация
Версия без оправы — компактнее и дешевле по механике, но требует аккуратного захвата и продуманного крепления (держатель/кювета/клеевой монтаж).
Для стабильного результата важно: держать оптику чистой, избегать касаний рабочей поверхности, соблюдать соосность и оставлять запас по рабочему расстоянию. Если система чувствительна к засветке — добавляйте диафрагмы/чёрные кольца и контролируйте переотражения.
