Акустооптические модуляторы

Акустооптические модуляторы (АОМ) позволяют контролировать и модулировать интенсивность света со скоростью до 70 МГц, что превосходит скорость механических затворов. Наши модуляторы оптимизированы для низкого рассеяния и высокого порога лазерного повреждения. Для выбора наилучшего акустооптического модулятора и радиочастотного драйвера необходимо знать время нарастания, скорость модуляции, диаметр луча и мощность излучения.

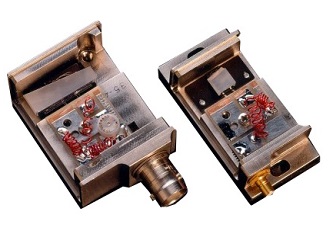

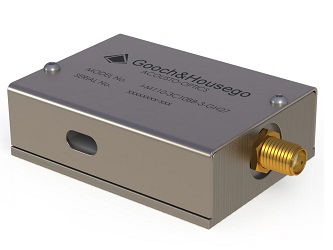

Акустооптический модулятор (АОМ) использует звуковые волны в кристалле для создания дифракционной решетки. По мере изменения мощности применяемого радиочастотного сигнала количество дифрагированного света изменяется пропорционально. Модуляторы могут использоваться как затвор (включение и выключение света на заданной частоте) или как переменный аттенюатор (динамический контроль интенсивности проходящего света).

Важнейшим фактором при выборе модулятора является скорость. Это влияет на выбор материала, конструкции модулятора и радиочастотного драйвера. Скорость модулятора описывается временем нарастания, которое определяет, как быстро модулятор может реагировать на примененный радиочастотный драйвер и ограничивать скорость модуляции. Время нарастания пропорционально времени, которое требуется акустической волне для прохождения оптического луча. На этот процесс влияет диаметр пучка в модуляторах.

Относительно скорости модуляторы делятся на две общие категории. Быстрые модуляторы могут обеспечивать частоту модуляции до ~ 70 МГц и имеют время нарастания 4 нс. Для достижения этой скорости входной луч должен быть хорошо сфокусирован на модуляторе. Однако низкочастотные модуляторы не имеют этого ограничения и могут принимать входные лучи с большим диаметром. Их время нарастания обычно указывается относительно диаметра входного пучка в нс /мм.

В дополнение к скорости также рассматриваются другие критерии выбора при определении требуемого модулятора и радиочастотного драйвера:

• Длина волны излучения

• Оптическая мощность

• Тип модуляции (аналоговый или цифровой)

• Диаметр луча

• Коэффициент контрастности

• Поляризация света

Большинство приложений требуют высокой контрастности между состояниями модулятора «включено» и «выключено» и, таким образом, используют дифрагированный луч первого порядка. С одной стороны, это приводит к коэффициентам контрастности порядка 40 дБ и выше, а с другой к снижению пропускной способности отклоненного луча (обычно 85-90%). В некоторых приложениях, таких как контроль интенсивности, коэффициент передачи сигнала важнее, и коэффициент контрастности ~ 10 дБ является приемлемым. Это позволяет использовать недифрагированный пучок 0-го порядка, что обычно приводит к пропусканию света на 99%.

Применения: гетеродинная интерферометрия, контроль интенсивности, модуляция интенсивности, лазерное охлаждение, лазерная доплеровская велосиметрия, лазерная доплеровская виброметрия, измерение ширины линии лазера, ЛИДАРы, маркировка, обработка материалов, микрообработка, печать, сверление.

Технические характеристики акустооптических модуляторов:

Модель	Рабочий диапазон	Время нарастания / спада сигнала	Апертура	Рабочая частота	Оптический материал	Тех. док-ия
I-M0XX-XC11B76-P5-GH105	5.5 мкм	120 нс/мм	до 9.6 мм	40.68 - 60 МГц	Германий
I-M050-10C11V41-P3-GH75	9.4 мкм (средний ИК)	120 нс/мм	до 9.6 мм	40/60 МГц	Германий
I-M041-XXC11XXX-P5-GH77	10.6 мкм, 9.4 мкм (средний ИК)	120 нс/мм	до 9.6 мм	40.68 МГц	Германий
AOMO 3200-1220	257 нм (УФ)	10 нс	0.25 мм	200 МГц	Кристаллический кварц
I-M110-3C10BB-3-GH27 AOM	300 - 400 нм (УФ)	113 нс/мм	3 мм	110 МГц	Кристаллический кварц
I-M110-2C10B6-3-GH26 AOM	400 - 540 нм (видимый)	113 нс/мм	2 мм	110 МГц	Кристаллический кварц
AOMO 3080-125	415 - 900 нм (видимый)	25 нс	2 мм	80 МГц	Диоксид теллура
AOMO 3080-120	440 - 850 нм (видимый)	34 нс	1 мм	80 МГц	Диоксид теллура
AOMO 3110-120	440 - 850 нм (видимый)	18 нс	0.6 мм	110 МГц	Диоксид теллура
AOMO 3100-125	440 - 850 нм (видимый)	160 нс	1.5 мм	100 МГц	Диоксид теллура
AOMO 3110-121	442 - 488 нм (видимый)	18 нс	0.6 мм	110 МГц	Диоксид теллура
AOMO 3200-120	442 - 488 нм (видимый)	13 нс	0.45 мм	200 МГц	Диоксид теллура
AOMO 3200-121	442 - 488 нм (видимый)	18 нс	0.32 нм	200 МГц	Диоксид теллура
AOMO 3200-125	470 - 690 нм (видимый)	160 нс	1.5 мм	200 МГц	Диоксид теллура
AOMO 3200-124	780 - 850 нм (ИК)	10 нс	0.32 мм	200 МГц	Диоксид теллура
AOMO 3080-122	780 - 850 нм (ИК)	25 нс	1 мм	80 МГц	Диоксид теллура
AOMO 3200-1113	870 - 1250 нм (ИК)	10 нс	0.1 мм	200 МГц	Диоксид теллура
I-M041-2.5C10G-4-GH50 AOM	1030 - 1064 нм (ИК)	113 нс/мм	2.5 мм	40.68 МГц	Кристаллический кварц
I-M080-2C10G-4-AM3 AOM	1030 - 1064 нм (ИК)	113 нс/мм	2 мм	80 МГц	Кристаллический кварц
AOMO 3110-197	1030 - 1090 нм (ИК)	18 нс	1.25 мм	110 МГц	Диоксид теллура
