Поставщик
|
AeroDIODE |
|
Тип
|
модуляторы |
Компания AeroDIODE предлагает прецизионные акусто-оптические модуляторы, сопряженные с оптоволокном, и РЧ-драйверы с дополнительными инструментами синхронизации. Данные системы разработаны для создания оптимизированного решения для амплитудной модуляции света волоконного лазера. Доступны модели АОМ для 1030/1064 или 1550 нм. Они позволяют напрямую контролировать синхронизацию, интенсивность и временную форму выходного сигнала лазера. Требуемые РЧ-драйверы предлагаются с цифровым входом (TTL) или аналоговым входом
|
Особенности: - Модуляция интенсивности вплоть до наносекундного временного диапазона; - Совместимость с большинством приложений, требующих модуляции добротности или выбора импульсов. - Время нарастания / спада: 10 нс; - Уровень вносимых потерь: 1.2 дБ; - 2 модели модулятором для 1030/1064 нм и 2 модели для 1550 нм; - 3 модели для РЧ-драйверов с цифровым и/или аналоговым входом;
- Эти продуты также можно использовать в качестве частотных преобразователей. Они немного сдвигают центральную длину волны на фиксированное значение, равное РЧ частоте (80, 100 или 200 МГц). |
|
|

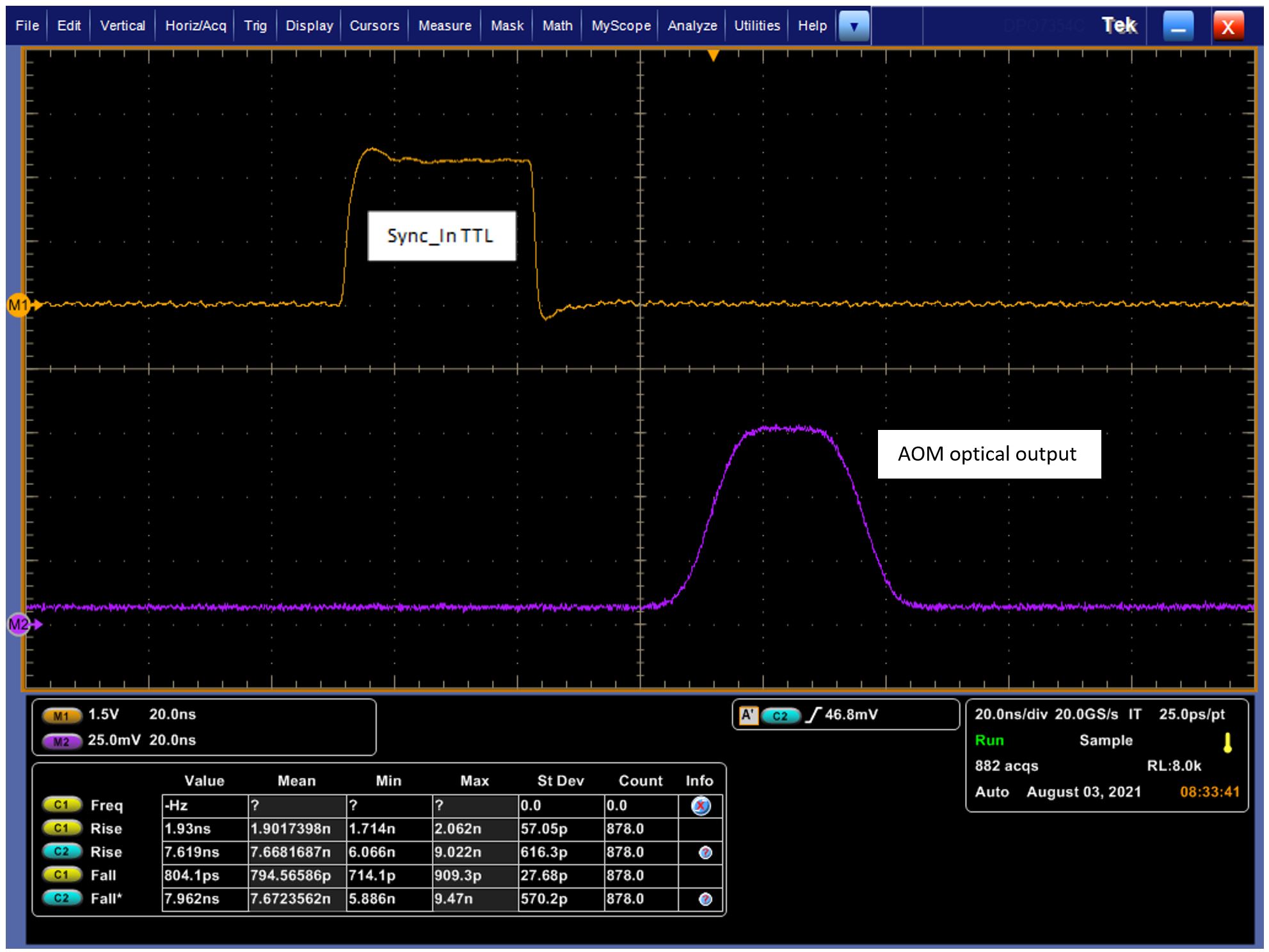

Импульсы длиной менее 20 нс |

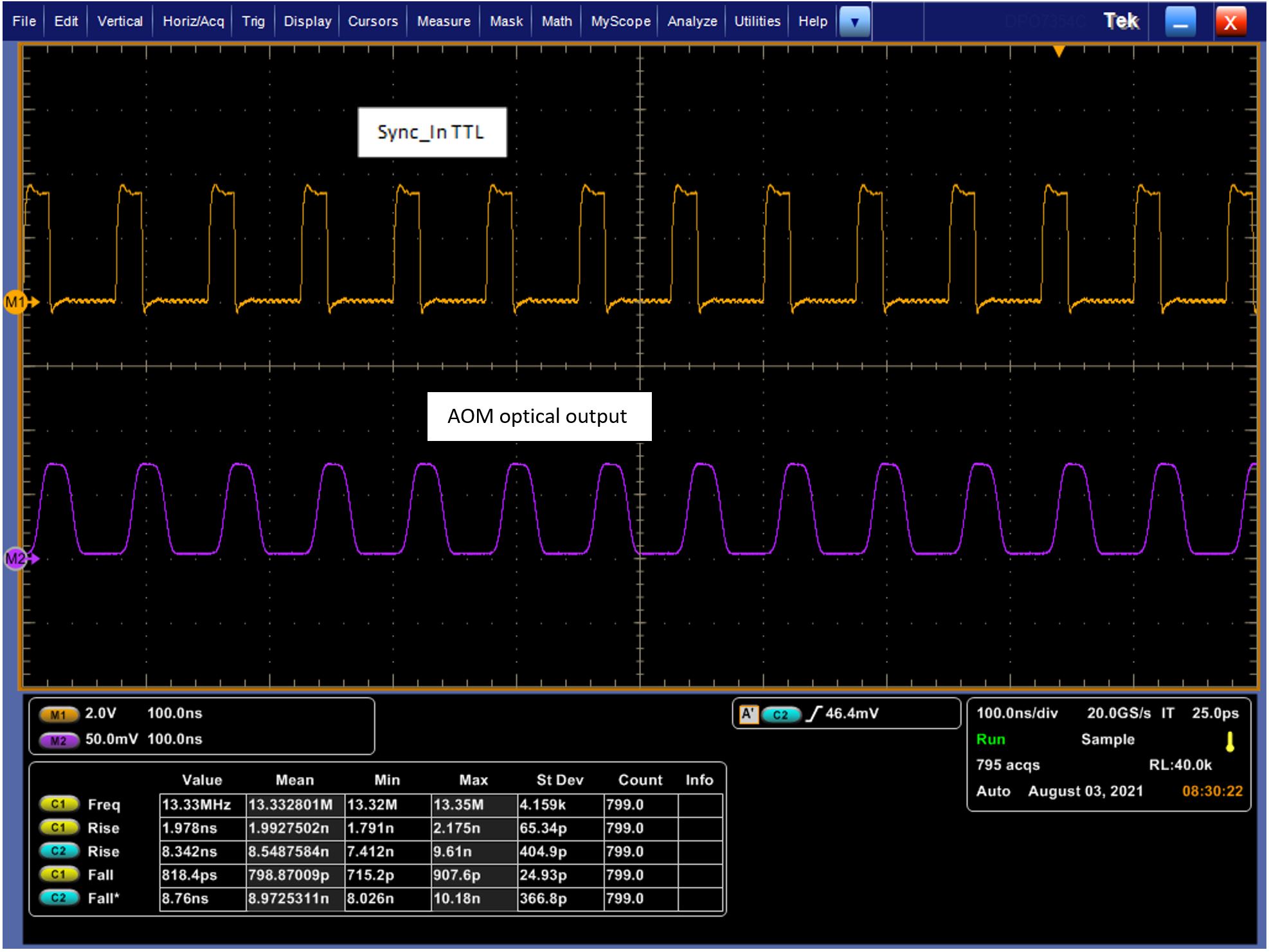

Выходной сигнал акусто-оптического модулятора |
Акусто-оптические модуляторы AeroDIODE:
|
Модель |
Диапазон длин волн |
Вносимые потери (тип.) |
Время нарастания (нс) |
РЧ частота |
Макс. сред. мощность |
Волокно / разъем |
Размеры |
Тех. док-я |
|

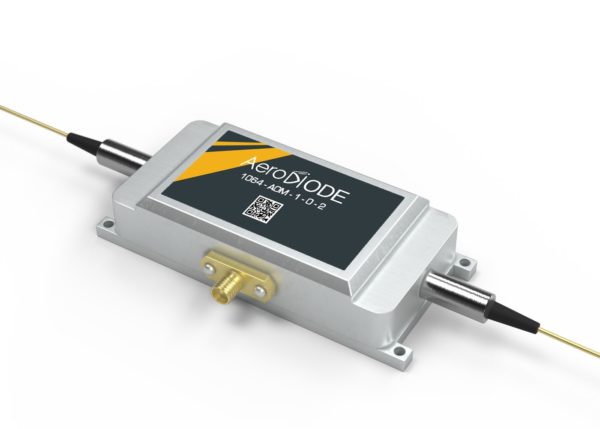

1064AOM-1
|
1000-1090 нм |
1.2 дБ |
< 50 нс |
100 МГц |
5 Вт |
PM980 / FC-APC |
60*25*12.5 |
|
|
1064AOM-2
|
1000-1090 нм |
2.5 дБ |
< 10 нс |
200 МГц |
3 Вт |
PM980 / FC-APC |
67*23*15 |
|
|
1550AOM-1
|
1520-1580 нм |
2.5 дБ |
< 50 нс |
80 МГц |
0.5 Вт |
PM1550 / FC-APC |
60*25*12.5 |
|
|
1550AOM-2
|
1520-1580 нм |
4.5 дБ |
< 10 нс |
200 МГц |
0.5 Вт |
PM1550 / FC-APC |
45*28*12 |
|
РЧ-драйверы для акусто-оптических модуляторов:
|
Размеры |
Частота |
Мощность (тип.) |
Вход синзронизации |
Изоляция |
Рабочее напряжение |
Размеры |
Тех. док-я |
|

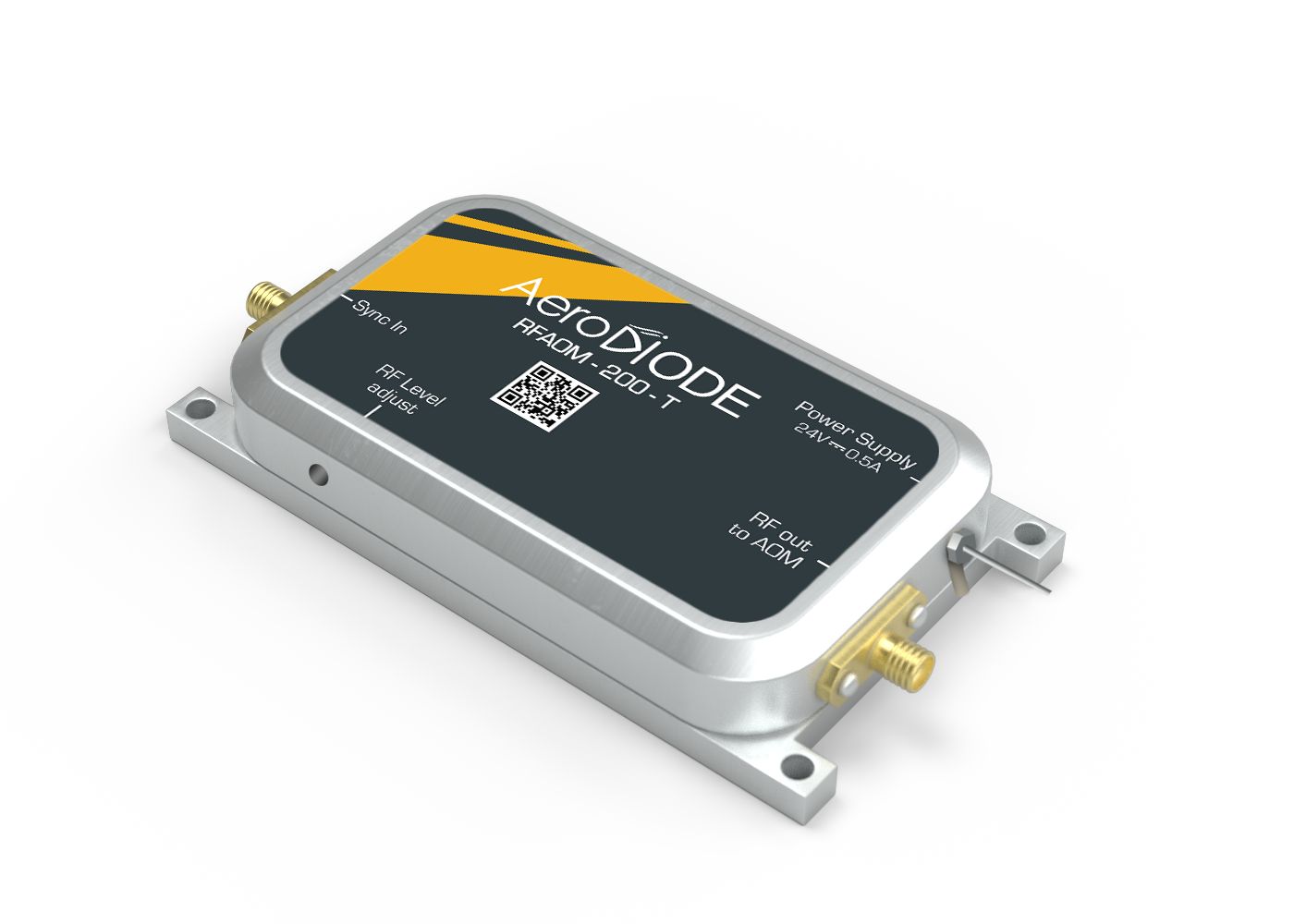

RF_AOM-T-xxx |
80, 100 или 200 МГц |
2.8 Вт |
TTL |
70 дБ |
24 В |
81*58.5*15 |
|
|
RF_AOM-A-xxx |
80, 100 или 200 МГц |
2.8 Вт |
Аналоговый 0-5 В |
30 дБ |
24 В |
81*58.5*15 |
|
|

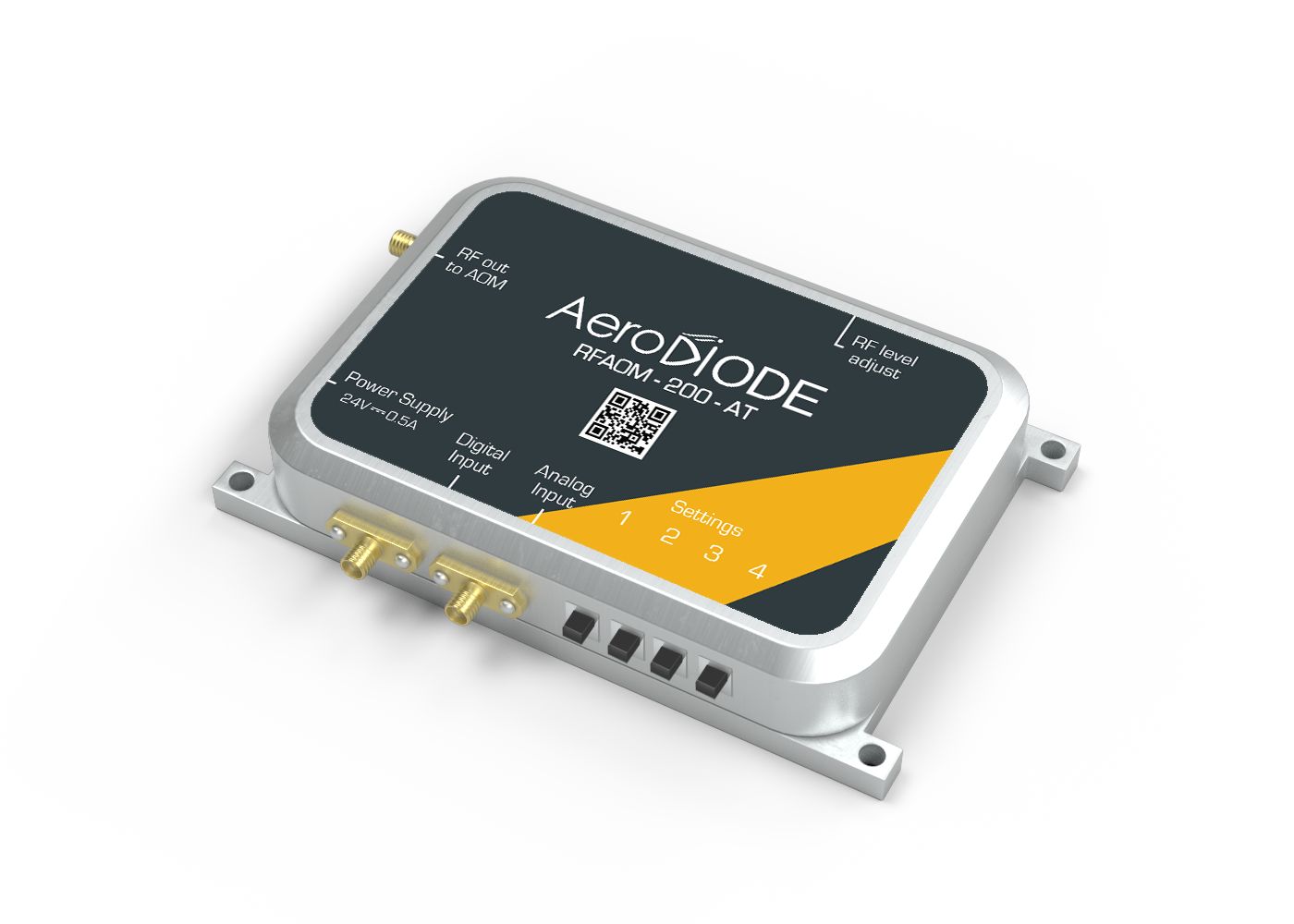

RFAOM-TA-200 |
200 МГц
|
2.8 Вт |
TTL high
|
70 дБ (TTL режим)
|
24 В |
103*54*20.5 |
|
Генератор импульсов задержки (опция)
TOMBAK - дополнительный генератор задержки импульсов (с входом, совместимым с фотодиодом). Он идеально подходит для сложных задач синхронизации, таких как выбор импульсов лазера с синхронизацией мод.

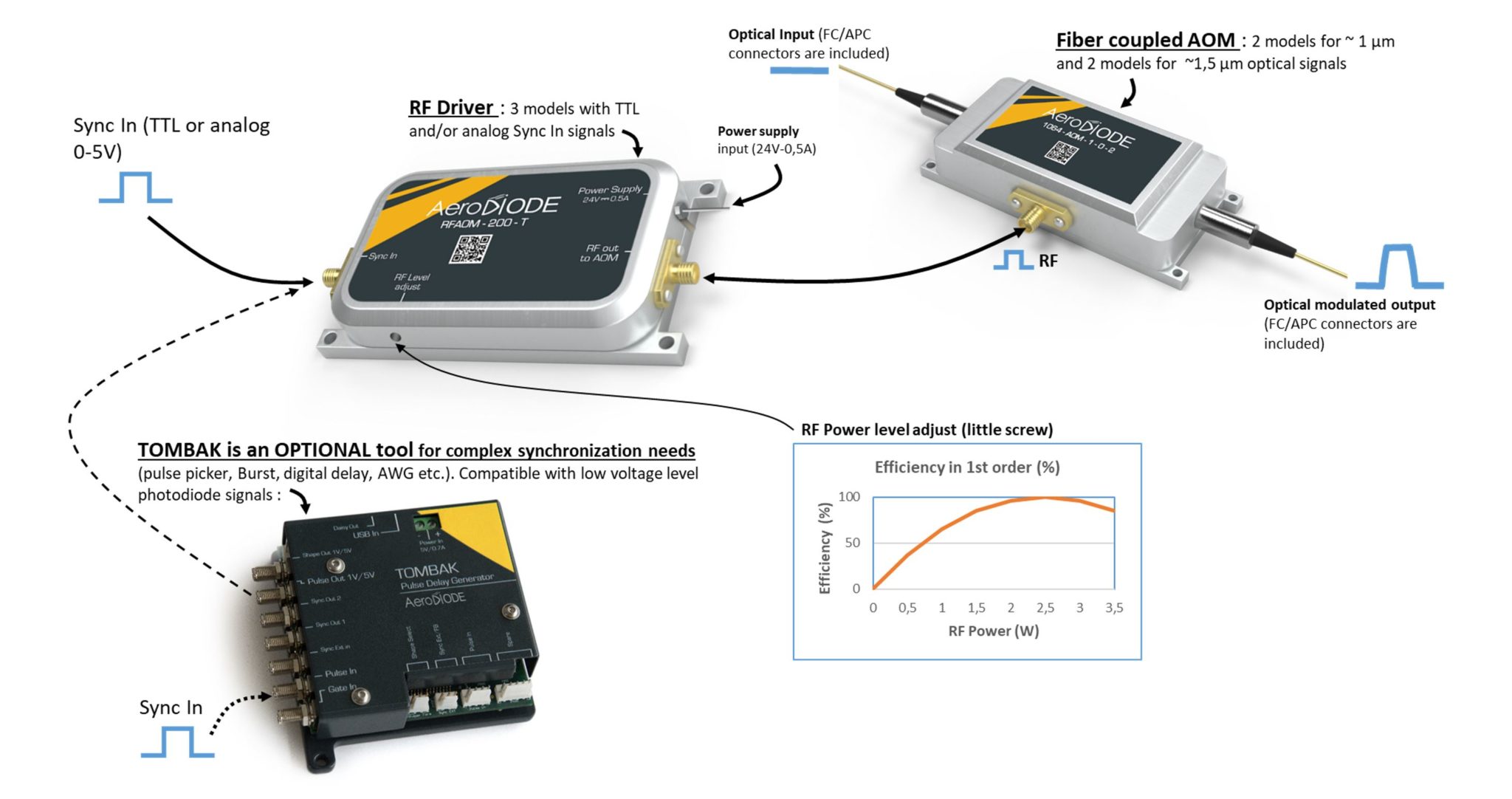

Схема системы с акусто-оптическим модулятором AeroDIODE
