Описание

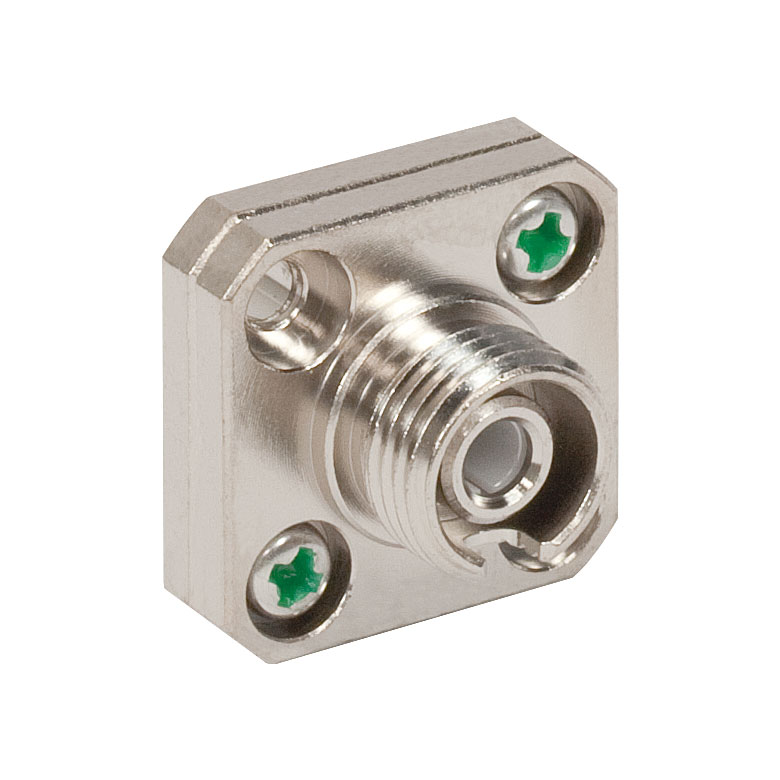

Соединительная оптическая розетка ADAFC3 производства Thorlabs представляет собой прецизионное устройство для соединения волоконно-оптических кабелей с разъемами типа FC/APC (Angled Physical Contact). Изделие выполнено с квадратным фланцем, обеспечивающим удобное крепление к оптическим столам, панелям и монтажным стойкам. Отличительной особенностью данной модели является узкий боковой паз шириной 2,0 мм, который обеспечивает совместимость с FC/APC разъемами определенного типа. Конструкция розетки изготовлена из высококачественной нержавеющей стали с прецизионной керамической втулкой для выравнивания ферул. Благодаря угловой полировке торцов волокна под углом 8° в FC/APC разъемах, устройство обеспечивает минимальный уровень обратного отражения (return loss более 60 дБ), что критично для высокочувствительных оптических систем. Розетка имеет стандартные крепежные отверстия для монтажа и совместима с защитными металлическими колпачками CAPF1. Точность изготовления обеспечивает типичные потери при соединении менее 0,3 дБ для одномодовых волокон.
Характеристики
- Производитель: Thorlabs
- Модель: ADAFC3
- Тип разъема: FC/APC (угловая полировка)
- Тип фланца: квадратный
- Ширина бокового паза: 2,0 мм (узкий)
- Материал корпуса: нержавеющая сталь
- Материал втулки: керамика (циркониевая)
- Угол полировки: 8° (APC стандарт)
- Обратные потери: >60 дБ (типичное значение)
- Вносимые потери: <0,3 дБ (типичное значение для SM)
Отрасли применения
- Волоконно-оптические телекоммуникации: магистральные линии связи DWDM/CWDM систем, требующих минимального обратного отражения
- Аналоговые системы передачи данных: CATV сети, системы распределения RF-сигналов по оптоволокну
- Волоконные лазеры: подключение волоконных усилителей EDFA, YDFA, лазерных источников высокой мощности
- Прецизионная интерферометрия: волоконные интерферометры Маха-Цендера, Майкельсона, где критичны обратные отражения
- Оптические гироскопы: волоконно-оптические гироскопы для навигационных систем авиации и флота
- Квантовая оптика: системы квантовой криптографии QKD, передачи запутанных фотонов
- Распределенные сенсорные системы: рефлектометрия OTDR, распределенные датчики температуры и деформации
- Тестовое и измерительное оборудование: оптические рефлектометры, анализаторы спектра, измерители мощности
