Описание

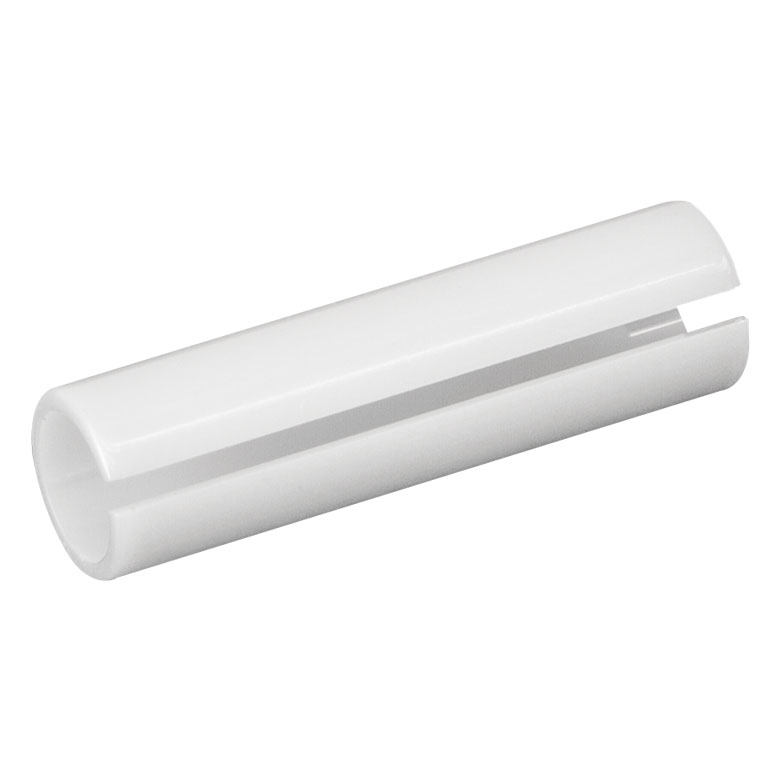

Керамический стыковочный рукав ADAF1 предназначен для высокоточного соединения оптоволоконных разъёмов с феррулами диаметром 2,5 мм типов FC/PC, ST/PC и SC/PC. Рукав выполняет функцию прецизионной направляющей, обеспечивая соосность феррул и минимальный зазор между торцами волокон, за счёт чего снижаются вносимые потери и уровень обратных отражений. Продольный разрез в конструкции рукава создаёт упругий охват феррул: рукав слегка раскрывается при вводе разъёмов и надёжно фиксирует их после установки. Такой принцип компенсирует небольшие допуски по диаметру феррул и обеспечивает стабильное качество соединения даже при вибрациях и температурных изменениях.
Материал рукава — высокопрочная техническая керамика, как правило на основе диоксида циркония, обладающая высокой твёрдостью, износостойкостью и долговременной стабильностью размеров. Благодаря этому рукав выдерживает множество циклов коммутации без заметного ухудшения характеристик. Гладкая внутренняя поверхность обеспечивает аккуратную посадку феррул и минимизирует риск появления царапин на контактных поверхностях. ADAF1 используется в адаптерах и розетках, устанавливаемых в коммутационные панели, измерительные стенды и лабораторные установки, и подходит как для одномодовых, так и для многомодовых линий связи.
Характеристики
- Тип изделия: универсальный керамический стыковочный рукав (mating sleeve) с продольным разрезом.
- Совместимые феррулы: Ø2,5 мм (FC/PC, ST/PC, SC/PC и другие разъёмы с таким диаметром феррулы).
- Конструкция: цилиндрический рукав с прецизионным внутренним диаметром и продольным разрезом для упругого прижима.
- Материал: высокопрочная керамика (обычно циркониевая), обладающая высокой износостойкостью и стабильностью размеров.
- Назначение: механическое и оптическое выравнивание феррул при соединении двух волоконно‑оптических линий или патч‑кордов.
- Оптические свойства соединения: низкие вносимые потери и малый уровень отражений при корректной подготовке торцов волокон.
- Совместимость: розетки, адаптеры и коммутационные модули, рассчитанные на установку керамических стыковочных рукавов Ø2,5 мм.
- Производитель: Thorlabs; изделие входит в семейство аксессуаров для стандартных волоконно‑оптических разъёмов.
Отрасли применения
- Телекоммуникационные и локальные оптоволоконные сети, распределительные шкафы и кроссовые панели.
- Лабораторные стенды по фотонике и волоконной оптике, где часто выполняется коммутация различных патч‑кордов.
- Измерительные и диагностические системы, использующие выносные волоконные датчики и модули в разъёмном исполнении.
- Медицинские и биофотонные установки, в которых требуется надёжное многократно разъёмное соединение световодов.
- Учебные лаборатории вузов и учебных центров, демонстрирующие принципы построения и обслуживания волоконно‑оптических линий.
