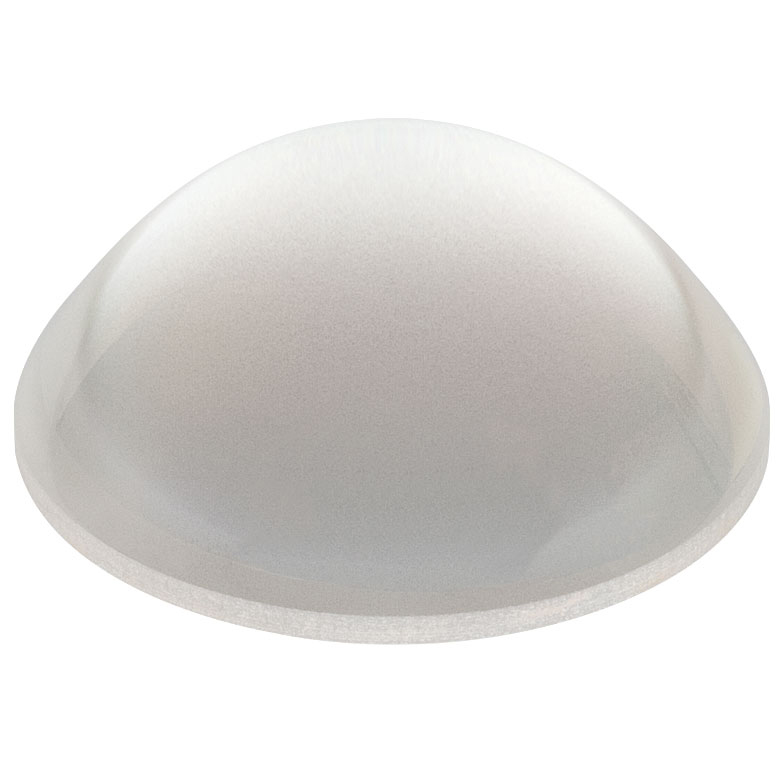

ACL5040U-DG6-B - Асферическая конденсорная линза со светорассеивающей поверхностью, Ø50 мм, фокусное расстояние 40 мм, числовая апертура 0.60, чистота поверхности 600 Grit, просветляющее покрытие: 650 nm - 1050 нм, Thorlabs

Описание

Асферическая конденсорная линза ACL5040U-DG6-B предназначена для формирования однородно освещённого поля в системах, работающих в красной и ближней ИК-области (650–1050 нм). Диаметр 50 мм и фокусное расстояние 40 мм обеспечивают крупную апертуру и высокую числовую апертуру 0,60, что позволяет эффективно собирать и перенаправлять свет от светодиодов, лазеров и ламп. Особенностью данной модификации является светорассеивающая поверхность с шероховатостью 600 Grit, которая «размывает» структуру пучка, снижает ярко выраженную гауссову или пятнистую (speckle) структуру и формирует более равномерное распределение освещённости на рабочей плоскости. Линза предназначена для использования в мощных осветительных трактах, оптических системах визуализации, измерительных и биомедицинских установках, где критична равномерность подсветки.

Конструкция

Конструкция ACL5040U-DG6-B сочетает асферический профиль с диффузирующей поверхностью и просветляющим покрытием для диапазона 650–1050 нм. Асферика уменьшает сферические аберрации и позволяет эффективнее собирать свет при высокой NA = 0,60, обеспечивая хорошие условия для последующей коллимации или фокусировки. Диффузная обработка 600 Grit на одной из поверхностей линзы создаёт контролируемое рассеяние, благодаря которому сглаживаются локальные пики интенсивности и улучшается равномерность подсветки. Просветляющее покрытие в красной и ближней ИК-области снижает отражательные потери, повышая общую световую эффективность конденсора и уменьшая паразитные блики.

• Диаметр линзы Ø50 мм – большой световой поток и удобство встраивания в стандартные оптомеханические держатели.
• Фокусное расстояние 40 мм – умеренно короткая оптика для компактных осветительных трактов.
• Числовая апертура 0,60 – высокий светосбор и большая апертура для работы с мощными источниками.
• Светорассеивающая поверхность 600 Grit – сглаживание неоднородностей пучка, снижение speckle и горячих пятен.
• Асферический профиль – уменьшение сферических аберраций и повышение качества формирования пучка.
• AR-покрытие 650–1050 нм – оптимизация под красные и ближние ИК-источники, в том числе диодные и волоконные лазеры.

Задачи

Благодаря сочетанию асферики, высокой числовой апертуры и рассеивающей поверхности линза ACL5040U-DG6-B решает задачи, где важно не только собрать максимальное количество света, но и получить равномерную подсветку без ярко выраженных максимумов. Это особенно актуально для систем, в которых изображение или сигнал сильно зависит от качества освещения: камер технического зрения, биомедицинских микроскопов, систем визуального контроля, а также оптических измерительных установок.

• Формирование равномерного светового поля для камер и матричных детекторов.
• Устранение ярких пятен и зернистой структуры при освещении лазерными и светодиодными источниками.
• Использование в качестве конденсора в микроскопических и биомедицинских системах наблюдения.
• Организация подсветки в оптических измерительных и сортировочных линиях.
• Создание однородной подсветки в установках визуализации, где требуется стабильный и повторяемый уровень освещённости.

Отрасли применения

Асферическая конденсорная линза ACL5040U-DG6-B востребована в широком круге задач, связанных с формированием качественного освещения. Она подходит как для лабораторных стендов и исследовательских систем, так и для промышленных комплексов, где требуется надёжная и воспроизводимая подсветка в диапазоне 650–1050 нм.

• Промышленное машинное зрение: системы визуального контроля, сортировки и инспекции изделий на конвейере.
• Биомедицинская оптика: микроскопические комплексы, флуоресцентная и отражательная визуализация, диагностические установки.
• Оптоэлектронное приборостроение: осветительные модули для камер, сканеров, измерительных и позиционирующих систем.
• Научные лаборатории фотоники: стенды по изучению равномерности освещения, рассеяния, взаимодействия света с объектами.
• Лазерные и светодиодные осветители: формирование мягкой и однородной подсветки без выраженных спеклов.

Характеристики

• Тип изделия: асферическая конденсорная линза со светорассеивающей поверхностью.
• Модель: ACL5040U-DG6-B.
• Производитель: Thorlabs.
• Диаметр линзы: 50 мм.
• Фокусное расстояние: 40 мм.
• Числовая апертура: 0,60.
• Тип поверхности: светорассеивающая, шероховатость 600 Grit.
• Просветляющее покрытие: 650–1050 нм (красная и ближняя ИК-область).
• Назначение: конденсорная линза для формирования равномерного светового поля.
• Область применения: осветительные тракты систем визуализации, измерений и машинного зрения.
