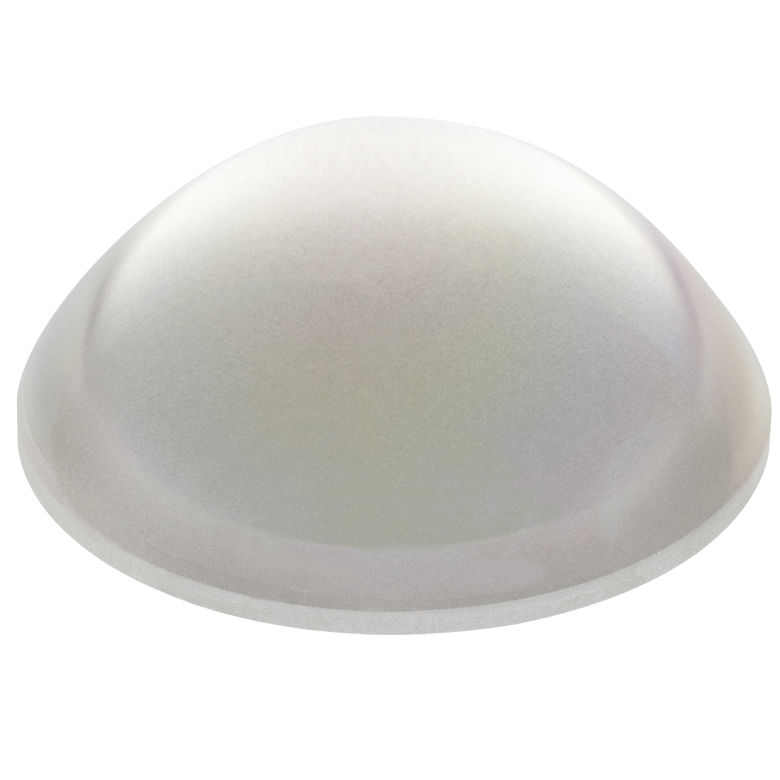

Асферическая конденсорная линза ACL5040U-DG15-B от Thorlabs — мощное NIR-решение для крупных систем с диаметром 50 мм, фокусным расстоянием 40 мм и NA 0.60, предназначенное для создания интенсивного uniformного ИК-освещения больших объектов. Светорассеивающая поверхность 1500 Grit (Ra ≈0.4 мкм) обеспечивает угол рассеивания ~15° с равномерностью <4% на поле 120x120 мм, идеально устраняя блики от металлических и пластиковых поверхностей. Просветляющее покрытие 650-1050 нм оптимизировано для NIR-источников (850-1064 нм лазеры, мощные LED >20 Вт), достигая пропускания >97% и потерь <0.4%. Асферическая геометрия гарантирует отсутствие аберраций на полном диаметре, с плоскополевым фокусом на 25-35 мм. Материал N-BK7 с NIR-hard coating выдерживает высокую тепловую нагрузку (до 2 кВт/см² пиково) и температурный диапазон -10°C до +110°C. Thorlabs верифицирует: MTF >0.73 @ NIR 50 lp/mm, 16-точечный тест uniformности, λ/10 волновой фронт @980 нм. Без оправы совместима с 50 мм тюбиками и фокусировщиками. В 4 раза производительнее Ø25 мм аналогов по NIR-флюксу, подходит для конвейерных сканеров. По сравнению с VIS-версией, лучше проникает через полупрозрачные материалы (пластик, ткани). В полупроводниковой отрасли — инспекция подложек на скрытые дефекты. В логистике — NIR-backlight для считывания штрих-кодов сквозь упаковку. Интегрируется с SWIR-камерами и волоконными массивами. Доступны модели в ASAP и детальные спектры передачи. Это промышленный стандарт для NIR-приложений на больших масштабах — от автоматизированных линий до полевых систем безопасности, обеспечивая высокую надежность и минимальные простои.
Характеристики
- Диаметр: Ø50 мм
- Фокусное расстояние: 40 мм
- Числовая апертура: 0.60
- Светорассеивающая поверхность: 1500 Grit (DG15)
- Просветляющее покрытие: 650-1050 нм
- Материал: N-BK7 (NIR-hard coat)
- Точность волнового фронта: λ/10 RMS @ NIR
- Равномерность освещения: <4% на 120x120 мм
- Угол рассеивания: ≈15°
- Рабочее расстояние: 25-35 мм
Отрасли применения
- NIR-промышленная инспекция (крупные поля)
- Полупроводники/SMT (подложки, BGA)
- Логистика (сквозное считывание кодов)
- Безопасность (NIR-камеры ночного видения)
- Материалография (композиты NIR)
- Фуд-тех (упаковка/содержимое)
