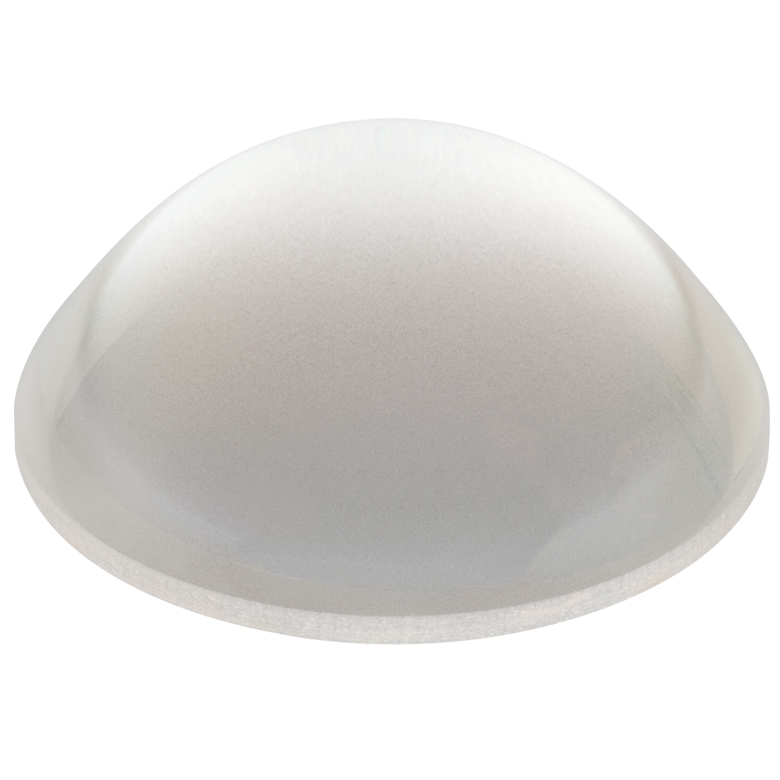

Асферическая конденсорная линза ACL5040U-DG15-A от Thorlabs — масштабированная версия для крупных оптических систем с диаметром 50 мм и фокусным расстоянием 40 мм, обеспечивающая высокую светосилу NA 0.60 для мощного uniformного освещения больших полей. Светорассеивающая поверхность 1500 Grit (Ra ≈0.4 мкм) создает диффузное поле с углом ~15° и равномерностью <4% на площади до 100x100 мм, идеально для инспекции крупных деталей. Просветляющее покрытие 350-700 нм гарантирует >96% пропускания от VIS-источников (галоген, белые LED >10 Вт), минимизируя отражения (<0.5%). Асферическая конструкция устраняет аберрации на краю апертуры, обеспечивая плоскополевое распределение на рабочем расстоянии 25-35 мм. Материал высококачественный N-BK7 с покрытием по стандарту MIL-C-675A выдерживает высокую интенсивность (до 1 кВт/см² кратковременно). Thorlabs тестирует: MTF >0.75 @50 lp/mm, равномерность nine-field, волновой фронт λ/10 RMS. Без оправы — удобно для 50 мм кронштейнов (SM2). По сравнению с Ø25 мм моделями, эта в 4 раза эффективнее по световому потоку, подходя для профессиональных инспекционных станций. Устойчива к термическим деформациям (+5°C до +100°C). В автомобильной промышленности — контроль кузовных панелей и покрытий. Заменяет сложные линзовые группы в проекторах. Легко комбинируется с поляризаторами 50 мм. В научных установках — для shadowgraphy и schlieren. Доступны симуляции irradiance в LightTools и STEP-файлы. Это промышленно-ориентированное решение для задач, требующих высокой мощности и uniformности на больших площадях — от конвейерного контроля до оптических тестовых стендов, обеспечивая стабильные результаты в 24/7 режимах.
Характеристики
- Диаметр: Ø50 мм
- Фокусное расстояние: 40 мм
- Числовая апертура: 0.60
- Светорассеивающая поверхность: 1500 Grit (DG15)
- Просветляющее покрытие: 350-700 нм
- Материал: N-BK7
- Точность волнового фронта: λ/10 RMS
- Равномерность освещения: <4% на 100x100 мм
- Угол рассеивания: ≈15°
- Рабочее расстояние: 25-35 мм
Отрасли применения
- Промышленный контроль качества (крупноформатная инспекция)
- Автомобильное производство (кузов/покрытия)
- Авиакосмическая промышленность (композиты)
- Оптические стенды (калибровка камер)
- Проекционная и дисплейная техника
- Научные эксперименты (shadowgraphy)
