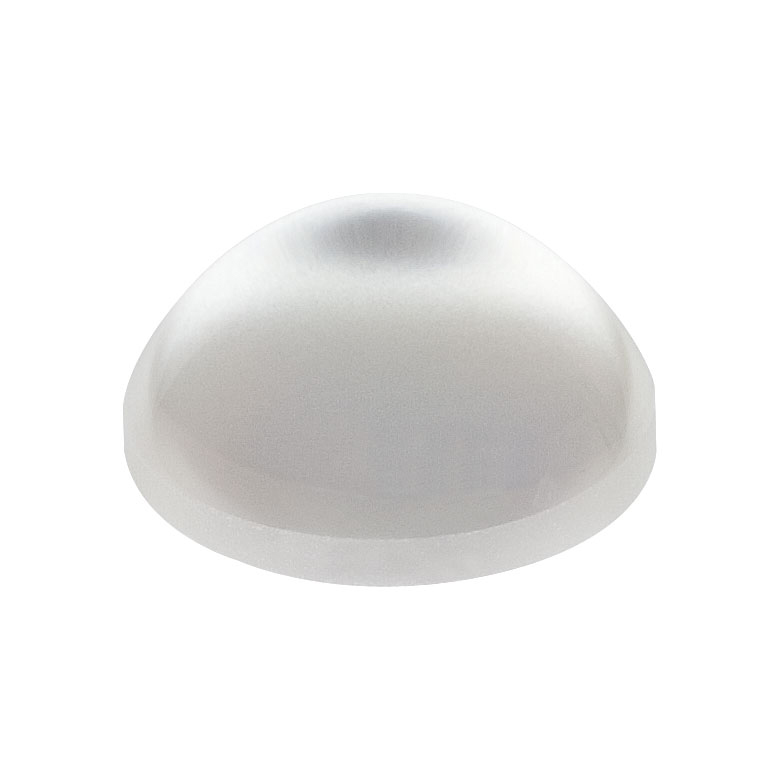

Асферическая конденсорная линза ACL2520U-DG6-B от Thorlabs сочетает грубую светорассеивающую поверхность 600 Grit с NIR-оптимизированным покрытием 650-1050 нм, создавая идеальное широкопольное uniformное освещение для инфракрасных систем. Диаметр 25 мм, фокусное расстояние 20.1 мм и NA 0.60 обеспечивают высокий коэффициент сбора света от NIR-LED массивов или лазерных диодов (850/980 нм), формируя диффузное поле с углом рассеивания ~6° и равномерностью <3% на площади до 60x60 мм. Поверхность 600 Grit (Ra ≈1.0 мкм) эффективно устраняет направленную засветку, минимизируя блики от отражающих поверхностей, что критично для инспекции стекла, пленок и композитов. Просветляющее покрытие снижает отражения до <0.4%, достигая пропускания >97% в NIR-диапазоне, где стандартные линзы теряют до 10-15%. Асферика корректирует аберрации, обеспечивая плоскополевое распределение на расстоянии 15-20 мм без искажений. Материал N-BK7 с термостойкостью до +90°C подходит для интенсивных источников. Thorlabs сертифицирует: MTF >0.72 (NIR), равномерность по 25-точечной сетке, волновой фронт λ/10 @1064 нм. Без оправы — компактно для больших NIR-иллюминаторов в лидарах и сканерах. По сравнению с DG15-B, DG6 дает шире поле, идеально для large-FOV систем. Устойчива к влажности и абразии (hard coat). В полупроводниковой инспекции выявляет микротрещины в Si-wafers через NIR-проницаемость. В агротехе — для сканирования урожая на конвейере. Заменяет массив диффузоров, экономя 50% пространства. Интегрируется с InGaAs-камерами и волоконными束. Доступны модели в Code V и механические дроинги. Это передовое решение для NIR-приложений, где широкий uniformный фон повышает точность детекции, от промышленного контроля до научных экспериментов по материаловедению.
Характеристики
- Диаметр: Ø25 мм
- Фокусное расстояние: 20.1 мм
- Числовая апертура: 0.60
- Светорассеивающая поверхность: 600 Grit (DG6)
- Просветляющее покрытие: 650-1050 нм
- Материал: N-BK7 (NIR-optimized)
- Точность волнового фронта: λ/10 RMS @ NIR
- Равномерность освещения: <3% вариация
- Угол рассеивания: ≈6°
- Рабочее расстояние: 15-20 мм
Отрасли применения
- NIR-машинное зрение (широкопольная инспекция)
- Материаловедение (NDE прозрачных материалов)
- Полупроводники (wafer NIR-сканирование)
- Агротехника (конвейерный NIR-анализ)
- Упаковочная промышленность (пленки/стекло)
- Автономные системы (NIR-фоновое освещение)
