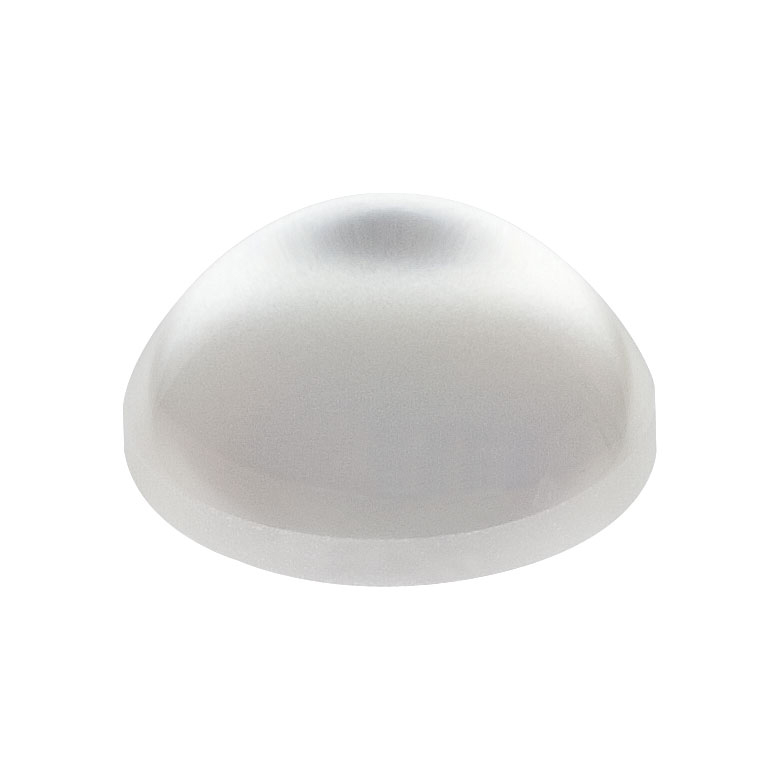

Асферическая конденсорная линза ACL2520U-DG6-A от Thorlabs с грубой светорассеивающей поверхностью 600 Grit предназначена для создания широкоугольного uniformного освещения в видимом спектре (покрытие 350-700 нм). Диаметр 25 мм и фокусное расстояние 20.1 мм в сочетании с высокой NA 0.60 обеспечивают мощный сбор света от протяженных источников, таких как белые LED-панели или ксеноновые лампы. Поверхность 600 Grit (Ra ≈1.0 мкм) генерирует больший угол рассеивания ~6° (по сравнению с ~1° у гладких линз), формируя сверхравномерное поле без теней и градиентов (<3% вариации по 50 мм полю). Просветляющее покрытие минимизирует потери (<0.5% отражения), достигая общей эффективности >96% в VIS-диапазоне. Асферическая форма устраняет сферические аберрации и обеспечивает плоскополевое распределение на рабочем расстоянии 15-20 мм. Материал N-BK7 с антиабразивным покрытием выдерживает интенсивное использование. Thorlabs гарантирует качество: MTF >0.7 на краю апертуры, тест равномерности по 16-точечной сетке и волновой фронт λ/10 RMS. Без оправы — идеально для больших конденсорных систем в проекторах или backlight-юнитах. В отличие от DG15-вариантов, DG6 подходит для сверхширокого поля, где требуется "молочное" рассеивание для инспекции крупных объектов. Устойчива к температурам -15°C до +90°C и механическим нагрузкам. В промышленной инспекции заменяет дорогие диффузоры + линзы, снижая стоимость на 40%. Применяется в оптических стендах для калибровки камер, создавая идеальный фон для метрологии. Легко монтируется с адаптерами SM1/SM2. Доступны TracePro-модели для расчета irradiance. Это оптимальное решение для задач, где равномерность освещения превыше всего — от автоматизированного контроля качества до научной визуализации, обеспечивая reproducible результаты в серийном производстве.
Характеристики
- Диаметр: Ø25 мм
- Фокусное расстояние: 20.1 мм
- Числовая апертура: 0.60
- Светорассеивающая поверхность: 600 Grit (DG6)
- Просветляющее покрытие: 350-700 нм
- Материал: N-BK7
- Точность волнового фронта: λ/10 RMS
- Равномерность освещения: <3% вариация
- Угол рассеивания: ≈6°
- Рабочее расстояние: 15-20 мм
Отрасли применения
- Промышленная инспекция (широкопольная подсветка)
- Машинное зрение (backlight для силуэтной съемки)
- Оптическая метрология (калибровка сенсоров)
- Проекционная техника (uniform screen illumination)
- Автомобильная промышленность (контроль покрытий)
- Фармацевтика (проверка таблеток/упаковки)
