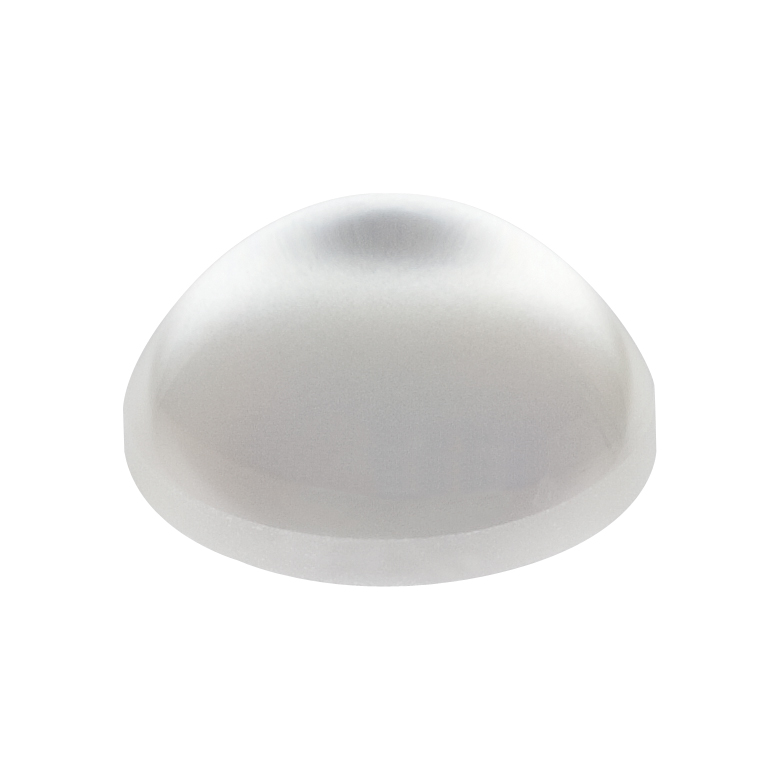

Асферическая конденсорная линза ACL2520U-DG15-B от Thorlabs оптимизирована для ближнего инфракрасного диапазона (NIR) с просветляющим покрытием 650-1050 нм, обеспечивая высокую пропускаемость (>97%) для лазерных и LED-источников в этой области спектра. Диаметр 25 мм, фокусное расстояние 20.1 мм и числовая апертура 0.60 позволяют эффективно собирать свет от расширенных источников, создавая мощное uniform-поле освещения. Светорассеивающая поверхность 1500 Grit (DG15, Ra ≈0.4 мкм) генерирует диффузное распределение с углом рассеивания ~15°, устраняя hotspots и обеспечивая равномерность <4% по всему полю. Асферическая геометрия корректирует аберрации, типичные для конденсоров, гарантируя плоскополевое фокусирование с рабочим расстоянием 12-15 мм. Материал N-BK7 с NIR-оптимизированным покрытием минимизирует потери на отражение (<0.4% на поверхность), что критично для слабосветящихся ИК-источников. Thorlabs проводит строгий контроль: тест на MTF ( >0.75 на краю), равномерность по методу nine-point и волновой фронт λ/10 RMS. Без оправы линза идеальна для компактных NIR-иллюминаторов в системах машинного зрения. В сравнении с VIS-версией (DG15-A), эта модель лучше работает с 850-980 нм диодами, снижая нагрев и повышая контраст в полупрозрачных материалах. Устойчива к термическим циклам (-20°C до +85°C) и абразии (hard coating). Применяется в NIR-спектральном анализе для nondestructive testing полимеров и композитов. В автономных системах — для uniform подсветки InGaAs-сенсоров. Легко интегрируется с волоконными束 или коллиматорами. Доступны симуляции в Zemax/TracePro и механические чертежи. Это высокотехнологичное решение для отраслей, где NIR-освещение определяет точность обнаружения дефектов, от производства электроники до агротехники и медицинской диагностики, упрощая дизайн и повышая надежность оптических трактов.
Характеристики
- Диаметр: Ø25 мм
- Фокусное расстояние: 20.1 мм
- Числовая апертура: 0.60
- Светорассеивающая поверхность: 1500 Grit (DG15)
- Просветляющее покрытие: 650-1050 нм
- Материал: N-BK7 (NIR-оптимизированный)
- Точность волнового фронта: λ/10 RMS
- Равномерность освещения: <4% вариация
- Угол рассеивания: ≈15°
- Рабочее расстояние: 12-15 мм
Отрасли применения
- Машинное зрение NIR (инспекция скрытых дефектов)
- Спектроскопия и анализ материалов
- Полупроводниковое производство (wafer NIR-тест)
- Автономные транспортные средства (NIR-сенсоры)
- Агротехнологии (NIR-анализ растений)
- Медицинская диагностика (тканевая проницаемость)
