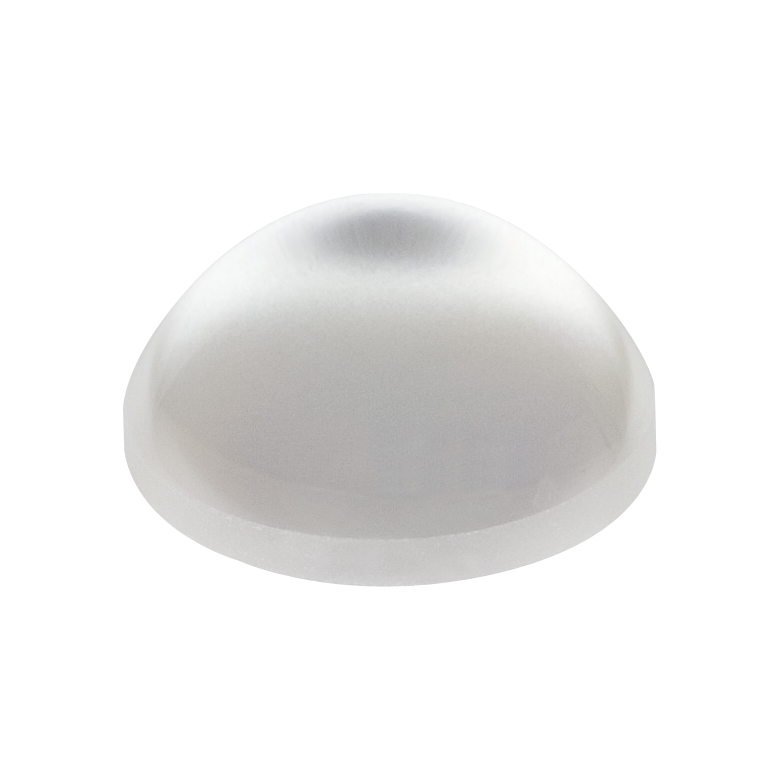

Асферическая конденсорная линза ACL2520U-DG15-A от Thorlabs — это инновационное оптическое решение, сочетающее высокую светосилу с уникальной светорассеивающей поверхностью для создания равномерного освещения в видимом диапазоне. Диаметр 25 мм и фокусное расстояние 20.1 мм позволяют эффективно собирать и фокусировать свет от расширенных источников, таких как LED-матрицы или галогенные лампы, обеспечивая NA 0.60 для максимального сбора света. Светорассеивающая поверхность с чистотой 1500 Grit (шероховатость Ra ≈0.4 мкм) генерирует диффузное, однородное поле без горячих точек, что критично для машинного зрения и микроскопии. Просветляющее покрытие 350-700 нм снижает отражения до <0.5% на поверхность, повышая общую эффективность системы до 95%. Асферическая форма минимизирует сферические и коматические аберрации, обеспечивая плоскополевое фокусирование на расстоянии до 20 мм. Произведена из высококачественного оптического стекла N-BK7 с точностью λ/10 RMS волнового фронта. Линза без оправы, что упрощает интеграцию в кастомные конденсорные блоки или Köhler-иллюминаторы. В отличие от стандартных конденсоров, DG15-поверхность создает угол рассеивания ~15°, идеальный для uniform backlight в инспекционных системах. Thorlabs тестирует каждую линзу на равномерность освещения (вариация <5% по полю) и MTF >0.7 на краю. Покрытие устойчиво к абразии и влаге (MIL-C-48497). Диапазон рабочих температур -20°C до +80°C. В биомедицинских микроскопах она заменяет сложные многоэлементные системы, снижая стоимость на 30-50%. Для промышленного применения — равномерное подсвеченные дефекты в wafer-инспекции. Легко комбинируется с поляризаторами или фильтрами. Доступны CAD-файлы и Zemax-модели для симуляции. Это премиум-решение для задач, где качество освещения определяет точность измерений, от лабораторных стендов до серийного производства оптических модулей.
Характеристики
- Диаметр: Ø25 мм
- Фокусное расстояние: 20.1 мм
- Числовая апертура: 0.60
- Светорассеивающая поверхность: 1500 Grit (DG15)
- Просветляющее покрытие: 350-700 нм
- Материал: N-BK7
- Точность волнового фронта: λ/10 RMS
- Равномерность освещения: <5% вариация
- Угол рассеивания: ≈15°
- Рабочее расстояние: ≈12-15 мм
Отрасли применения
- Машинное зрение и инспекция (uniform подсветка)
- Микроскопия (Köhler-иллюминатор)
- Биомедицина (флуоресцентная визуализация)
- Полупроводниковая промышленность (wafer-тест)
- Оптоэлектроника (LED-коллимация)
- Автоматизация и робототехника (визуальный контроль)
