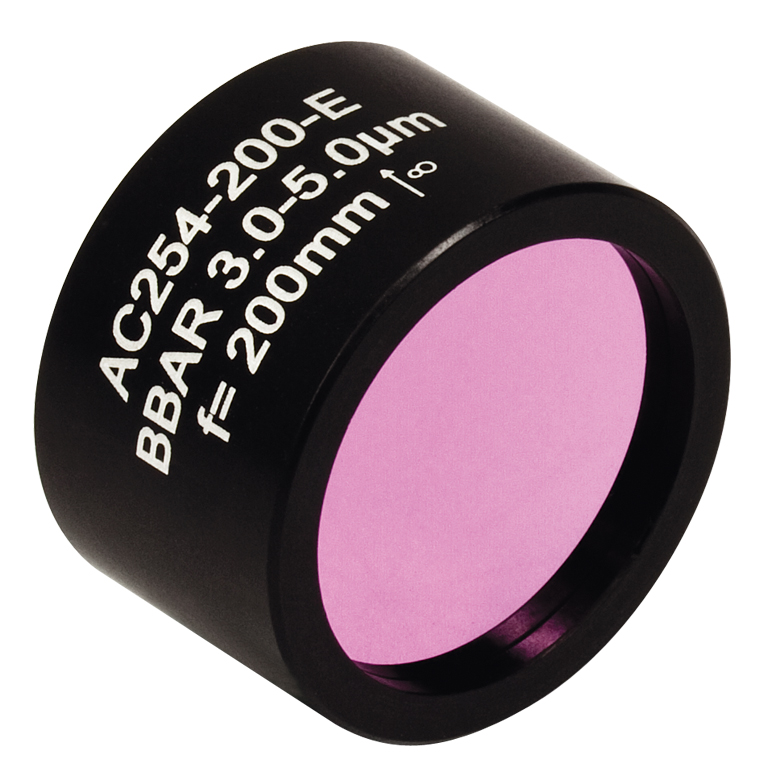

AC254-200-E - Si-Ge ахроматический дублет с воздушной прослойкой, просветляющее покрытие: 3-5 мкм, фокусное расстояние: 200 мм, Ø1", Thorlabs

Описание

Si–Ge ахроматический дублет с воздушной прослойкой, f = 200 мм, Ø1" (25,4 мм), AR 3–5 мкм — оптический элемент Thorlabs для построения компактных изображающих и фокусирующих трактов. Фокусное расстояние 200 мм и апертура Ø1" (25,4 мм) помогают подобрать геометрию под размер пучка/поля зрения и ограничения по габаритам прибора.

Просветляющее (AR) покрытие рассчитано на диапазон 3–5 мкм и уменьшает отражения на поверхностях линзы. На практике это означает больше полезного сигнала на детекторе, меньше паразитных засветок и более предсказуемую работу системы при наличии фильтров, окон и защитных стёкол в тракте.

В отличие от цементированных дублетов, вариант с воздушной прослойкой лучше подходит для ИК‑диапазонов и материалов, которые невозможно или нежелательно цементировать. Воздушный зазор уменьшает ограничения по термостойкости клея и помогает работать на длинных волнах, но повышает требования к чистоте поверхностей и точности механической посадки.

Материальная пара Si–Ge рассчитана на ИК‑применения. Покрытие 3–5 мкм уменьшает отражения и повышает полезный сигнал — критично для тепловизионных трактов, ИК‑подсветки, пирометрии и ИК‑спектроскопии.

Исполнение — без оправы (для установки в держатели/оптические трубки и интеграции в собственные узлы). Для резьбовых оправ важны повторяемость положения, быстрая смена оптики и снижение риска перекоса при сборке. В серийных приборах это сокращает время юстировки и повышает стабильность параметров.

• Типовые применения: тепловизоры и ИК‑камеры, пирометрия, ИК‑спектроскопия, датчики в диапазонах 3–5 и 8–12 мкм, промышленные измерительные головы.
• Отрасли применения: машинное зрение и инспекция, аналитика и спектроскопия, лабораторные установки, промышленная метрология, медицинская диагностика, фотоника и OEM‑приборостроение.
• Практический эффект: выше контраст, стабильнее фокус и меньше паразитных отражений; для видимых/NIR‑дублетов — снижение цветового размытия и рост резкости на широком спектре.

Совет по применению: держите запас по апертуре — если пучок близок к краю, возрастает виньетирование и требования к соосности. Для повышения контраста используйте диафрагмы и чернение внутренних поверхностей корпуса, а также минимизируйте наклон линзы относительно оптической оси.

характеристики

• Тип: Si–Ge ахроматический дублет с воздушной прослойкой
• Фокусное расстояние: 200 мм
• Диаметр: Ø1" (25,4 мм)
• Покрытие: просветляющее (AR), диапазон 3–5 мкм
• Исполнение: без оправы
• Резьба/совместимость: —
• Производитель: Thorlabs
