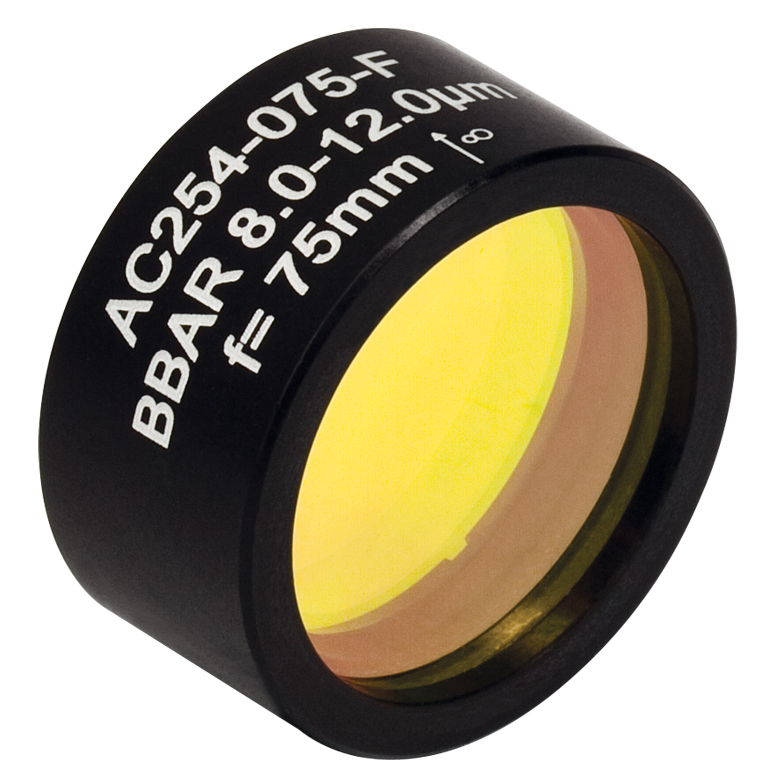

AC254-075-F - ZnSe-ZnS ахроматический дублет с воздушной прослойкой, просветляющее покрытие: 8-12 мкм, фокусное расстояние 75 мм, просветляющее покрытие: 8-12 мкм, Thorlabs

Описание

ZnSe–ZnS ахроматический дублет с воздушной прослойкой, f = 75 мм, , AR 8–12 мкм — оптический элемент Thorlabs для построения компактных изображающих и фокусирующих трактов. Фокусное расстояние 75 мм и апертура помогают подобрать геометрию под размер пучка/поля зрения и ограничения по габаритам прибора.

Просветляющее (AR) покрытие рассчитано на диапазон 8–12 мкм и уменьшает отражения на поверхностях линзы. На практике это означает больше полезного сигнала на детекторе, меньше паразитных засветок и более предсказуемую работу системы при наличии фильтров, окон и защитных стёкол в тракте.

В отличие от цементированных дублетов, вариант с воздушной прослойкой лучше подходит для ИК‑диапазонов и материалов, которые невозможно или нежелательно цементировать. Воздушный зазор уменьшает ограничения по термостойкости клея и помогает работать на длинных волнах, но повышает требования к чистоте поверхностей и точности механической посадки.

Материальная пара ZnSe–ZnS рассчитана на ИК‑применения. Покрытие 8–12 мкм уменьшает отражения и повышает полезный сигнал — критично для тепловизионных трактов, ИК‑подсветки, пирометрии и ИК‑спектроскопии.

Исполнение — без оправы (для установки в держатели/оптические трубки и интеграции в собственные узлы). Для резьбовых оправ важны повторяемость положения, быстрая смена оптики и снижение риска перекоса при сборке. В серийных приборах это сокращает время юстировки и повышает стабильность параметров.

• Типовые применения: тепловизоры и ИК‑камеры, пирометрия, ИК‑спектроскопия, датчики в диапазонах 3–5 и 8–12 мкм, промышленные измерительные головы.
• Отрасли применения: машинное зрение и инспекция, аналитика и спектроскопия, лабораторные установки, промышленная метрология, медицинская диагностика, фотоника и OEM‑приборостроение.
• Практический эффект: выше контраст, стабильнее фокус и меньше паразитных отражений; для видимых/NIR‑дублетов — снижение цветового размытия и рост резкости на широком спектре.

Совет по применению: держите запас по апертуре — если пучок близок к краю, возрастает виньетирование и требования к соосности. Для повышения контраста используйте диафрагмы и чернение внутренних поверхностей корпуса, а также минимизируйте наклон линзы относительно оптической оси.

характеристики

• Тип: ZnSe–ZnS ахроматический дублет с воздушной прослойкой
• Фокусное расстояние: 75 мм
• Диаметр:
• Покрытие: просветляющее (AR), диапазон 8–12 мкм
• Исполнение: без оправы
• Резьба/совместимость: —
• Производитель: Thorlabs
