Описание

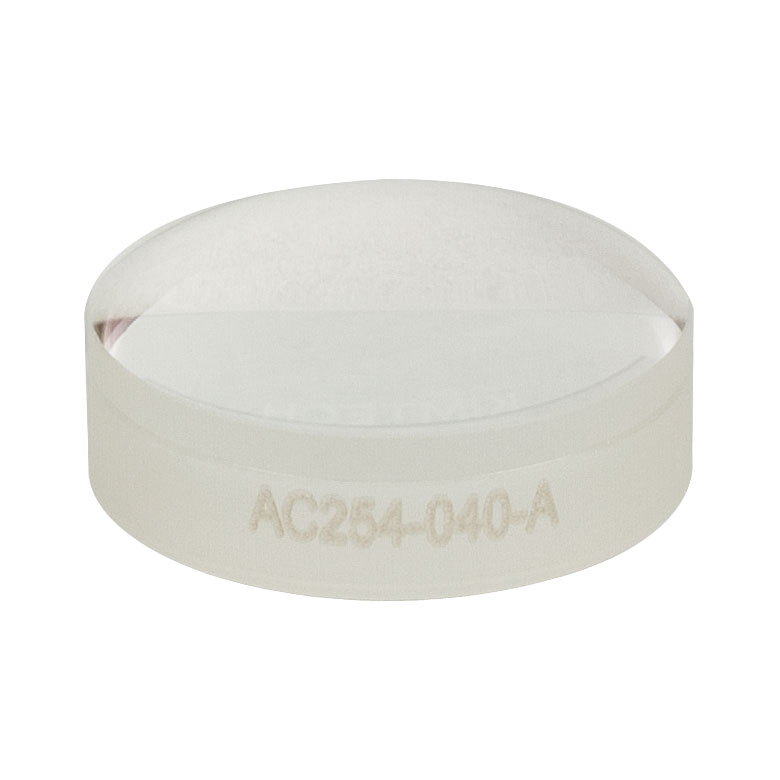

Ахроматический дублет, f = 40 мм, Ø1" (25,4 мм), AR 400–700 нм — оптический элемент Thorlabs для построения компактных изображающих и фокусирующих трактов. Фокусное расстояние 40 мм и апертура Ø1" (25,4 мм) помогают подобрать геометрию под размер пучка/поля зрения и ограничения по габаритам прибора.
Просветляющее (AR) покрытие рассчитано на диапазон 400–700 нм и уменьшает отражения на поверхностях линзы. На практике это означает больше полезного сигнала на детекторе, меньше паразитных засветок и более предсказуемую работу системы при наличии фильтров, окон и защитных стёкол в тракте.
Цементированный ахроматический дублет снижает хроматическую аберрацию: разные длины волн фокусируются ближе друг к другу, поэтому изображение и фокус более резкие на широком спектре по сравнению с одиночной линзой. Это особенно полезно для LED/ламп, широкополосных источников и многоволновых лазерных систем.
Исполнение — без оправы (для установки в держатели/оптические трубки и интеграции в собственные узлы). Для резьбовых оправ важны повторяемость положения, быстрая смена оптики и снижение риска перекоса при сборке. В серийных приборах это сокращает время юстировки и повышает стабильность параметров.
- Типовые применения: фокусировка/коллимация широкополосного света, изображающие тракты для камер и датчиков, реле‑оптика, компактные измерительные и лабораторные узлы.
- Отрасли применения: машинное зрение и инспекция, аналитика и спектроскопия, лабораторные установки, промышленная метрология, медицинская диагностика, фотоника и OEM‑приборостроение.
- Практический эффект: выше контраст, стабильнее фокус и меньше паразитных отражений; для видимых/NIR‑дублетов — снижение цветового размытия и рост резкости на широком спектре.
Совет по применению: держите запас по апертуре — если пучок близок к краю, возрастает виньетирование и требования к соосности. Для повышения контраста используйте диафрагмы и чернение внутренних поверхностей корпуса, а также минимизируйте наклон линзы относительно оптической оси.
характеристики
- Тип: Ахроматический дублет
- Фокусное расстояние: 40 мм
- Диаметр: Ø1" (25,4 мм)
- Покрытие: просветляющее (AR), диапазон 400–700 нм
- Исполнение: без оправы
- Резьба/совместимость: —
- Производитель: Thorlabs
