Поставщик
|
Thorlabs |
|
Артикул
|
AC127-075-AB-ML |
|
Комплектация
|
в оправе |
|
Фокусное расстояние
|
50-200 мм |
|
Покрытие
|
4450 |
|
Тип линз
|
ахроматические линзы |
|
Тип ахроматических линз
|
дуплеты |
Описание

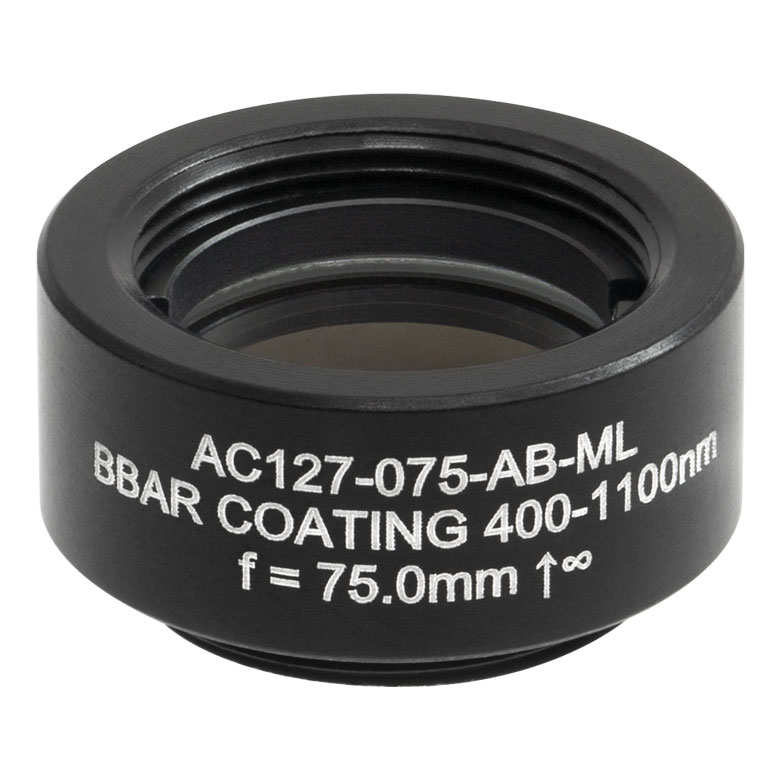

Ахроматический дублет, f = 75 мм, Ø1/2" (12,7 мм), AR 400–1100 нм, оправа SM05 — цементированный ахроматический дублет Thorlabs, рассчитанный на работу в диапазоне 400–1100 нм. Ахроматический дублет — это пара линз из разных типов стекла, склеенных в один элемент так, чтобы существенно уменьшить хроматическую аберрацию: разные длины волн фокусируются ближе друг к другу, и система даёт более резкое изображение/фокус на широком спектре по сравнению с одиночной линзой.
Просветляющее (AR) покрытие под 400–1100 нм снижает отражения и «паразитные» переотражения внутри оптического тракта. Это важно в практических схемах: растёт полезный сигнал, улучшается контраст изображения, уменьшается засветка на детекторе и снижается чувствительность к бликам от соседних поверхностей (защитных стёкол, фильтров, окон корпусов).
Геометрия Ø1/2" (12,7 мм) и фокусное расстояние 75 мм подходят для компактной оптики: фокусировка на фотодиоды/CMOS‑сенсоры, формирование пятна в измерительных головках, реле‑оптика в приборах и мини‑системах. Дублеты часто выбирают, когда нужно «нормально» собрать широкополосный свет (LED/лампы/суперконтинуум) или обеспечить стабильное изображение сразу на нескольких длинах волн.
Исполнение — в оправе с резьбой SM05 (стандартная SM‑совместимая посадка для быстрого монтажа). Оправы упрощают сборку, снижают риск перекоса и ускоряют замену оптики без повторной юстировки всей системы.
- Типовые применения: фокусировка и коллимация широкополосного излучения, построение изображающих трактов, работа со светодиодами и лазерами нескольких линий, оптика для датчиков и камер, компактные измерительные узлы.
- Отрасли применения: машинное зрение и инспекция, спектроскопия и аналитика, медицинская диагностика и лабораторные приборы, фотоника, промышленная метрология, OEM‑приборостроение.
- Практический эффект: меньше «цветной» каймы и размывания из‑за спектра источника, более предсказуемая фокусировка и выше повторяемость результата при переносе схемы в серию.
характеристики
- Тип: цементированный ахроматический дублет
- Фокусное расстояние: 75 мм
- Диаметр: Ø1/2" (12,7 мм)
- Покрытие: просветляющее (AR), диапазон 400–1100 нм
- Исполнение: в оправе
- Резьба/совместимость: SM05
- Производитель: Thorlabs
