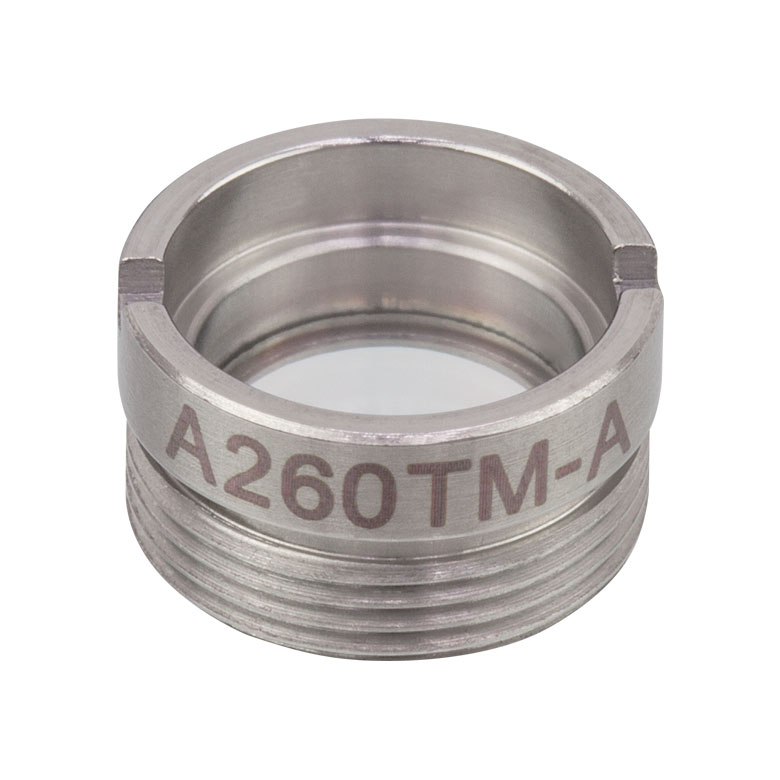

A260TM-A - Асферическая линза Rochester в оправе, f = 15.29 мм, NA = 0.16, просветляющее покрытие: 350-700 нм, Thorlabs

Описание

A260TM-A — асферическая линза Thorlabs (серия Rochester), в прецизионной оправе (mounted), предназначенная для компактных оптических узлов, где нужно получить высокий уровень качества изображения и максимальную эффективность сбора света при малых габаритах. Асферическая поверхность отличается от «обычной» сферической тем, что лучше компенсирует сферическую аберрацию — типичное размытие, из‑за которого точка в фокусе превращается в расширенное пятно. На практике это означает более «чистую» коллимацию, более компактное фокусное пятно и предсказуемое качество по апертуре, что помогает вытянуть максимум из источника света и детектора.

Модель имеет эффективное фокусное расстояние 15.29 мм и числовую апертуру 0.16. Числовая апертура (NA) — это простая мера того, какой «угловой конус» света линза способна собрать и сфокусировать: чем выше NA, тем больше световой конус и тем выше потенциальная светосила и разрешение, но тем выше требования к юстировке и чистоте оптики. Высокая NA особенно полезна для коллимации лазерных диодов, ввода излучения в волокно и миниатюрных оптических головок.

На линзу нанесено просветляющее покрытие (AR): 350–700 нм. Просветление снижает отражения на поверхностях, повышает полезное пропускание и уменьшает паразитные переотражения (ghosting). Это особенно критично при работе с лазерами, камерами и при вводе света в оптоволокно, где лишние отражения напрямую ухудшают стабильность и качество сигнала.

Отрасли и типовые задачи применения:

• Фотоника и лазерные системы — коллимация и фокусировка лазерных диодов/VCSEL, формирование луча, снижение расходимости.
• Оптоволоконная связь и датчики — эффективный ввод/вывод света в одномодовое и многомодовое волокно, сбор сигнала с фотодетекторов.
• Машинное зрение — компактные подсистемы подсветки/приёма, уменьшение аберраций на сенсоре, улучшение контраста.
• Медицинская техника и биофотоника — миниатюрные оптические модули в диагностике, подсветка и сбор сигнала в оптических каналах.
• Измерительные приборы — фотометрия, спектроскопия, оптические энкодеры и сенсоры, где важен стабильный поток и повторяемая геометрия луча.

Подсказка по выбору: если ваша рабочая длина волны попадает в диапазон покрытия, AR‑вариант обычно выигрывает по потерям и контрасту. Если спектр широкий, нужна максимальная гибкость или планируется собственное покрытие — берите Uncoated. Для быстрой сборки и повторяемой механической установки обычно удобнее версия «TM» (в оправе); для минимальных габаритов и кастомной механики — версия без оправы.

Рекомендуемый спектральный диапазон: 350–700 нм (типовые источники: 405 нм, 450 нм, 532 нм, 633 нм, белые LED).

характеристики

• Тип: асферическая линза Rochester (Thorlabs)
• Исполнение: в оправе (mounted)
• Эффективное фокусное расстояние (EFL): 15.29 мм
• Числовая апертура (NA): 0.16
• Покрытие: 350–700 нм AR
• Назначение: коллимация/фокусировка, сбор света, ввод в оптоволокно, компактные оптические узлы

Практика эксплуатации: на высокоапертурных линзах пыль и микрозагрязнения быстро дают заметное рассеяние, поэтому держите оптику чистой, избегайте касания рабочих поверхностей и по возможности защищайте линзу от загрязнений в сборке. В ответственных системах (лазер/камера/волокно) стоит закладывать регулировку по оси и по наклону, чтобы точно выставить фокус и минимизировать аберрации.
