        Линейные датчики S8658-01

        Главная
        —
        Каталог продукции
        —
        Детекторы излучения
        —
        Фотоприемники и фотодетекторы
        —
        Фотоприемники Hamamatsu
        —Линейные датчики S8658-01

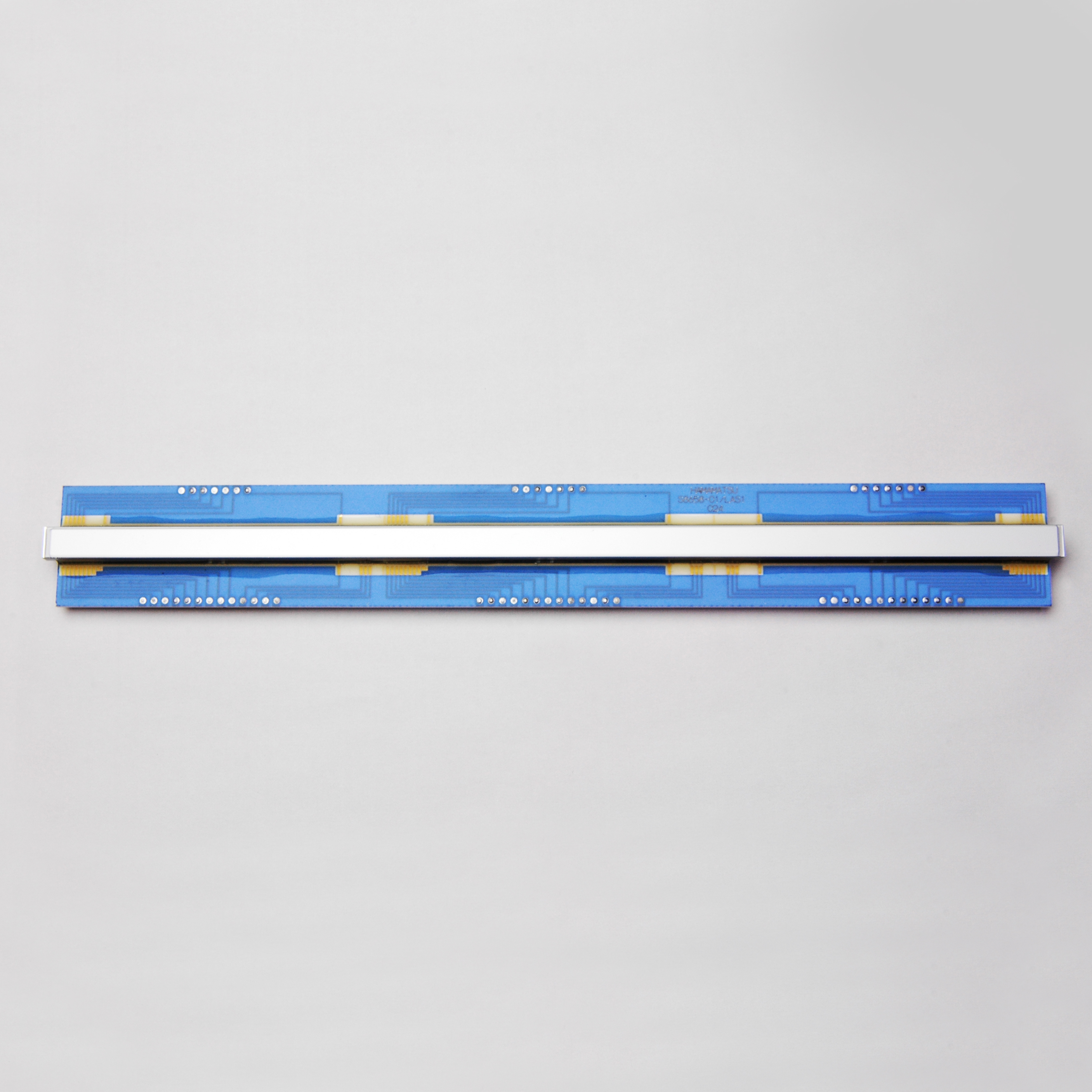

        Фото Линейные датчики S8658-01
        Производитель: Hamamatsu
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        Hamamatsu
        Тип сцинтиллятора
        CSI (+ФОП)
        Тип детекторов
        линейные, датчики изображения, рентгеновские
        Категория (для бренда)
        Датчики линейного перемещения, Фотоприемники, Датчики изображения, Детекторы рентгеновского и гамма излучения, Оптические датчики положения
        Применение
        для рентгеновского излучения
        Упаковка
        Керамика
        Шаг пикселя
        48 мкм
        Общее количество пикселей
        4608×128 пикселей
        Размер пикселя
        48 х 48 мкм
        Размер изображения
        221,184 х 6,144 мм
        Количество эффективных пикселей
        4608×128 пикселей
        Частота кадров тип.
        15 кадров/с
        Особенности
        линейные

        Датчик изображения с длинной и узкой светочувствительной областью для рентгеновской визуализации (тип FOP)



        S8658-01 — это датчик изображения FFT-CCD, специально разработанный для рентгеновской визуализации. Поскольку на ПЗС-матрице установлена ​​FOS (волоконно-оптическая пластина со сцинтиллятором) для преобразования рентгеновских лучей в видимый свет, рентгеновские изображения можно получать с высокой детализацией. Три ПЗС-чипа расположены линейно в непосредственной близости друг от друга, образуя длинный и узкий формат датчика. Эффективный размер каждой активной области составляет 73,728 (H) × 6,144 (V) мм2, поэтому общая длина активной области трех чипов составляет до 220 мм. Каждый чип CCD имеет разрешение 1536 × 128 пикселей, а размер пикселя составляет 48 × 48 мкм. При использовании в режиме работы TDI, который является особенностью этого датчика изображения CCD, можно четко получать даже рентгеновские изображения движущегося объекта, что делает S8658-01 идеальным для неразрушающего контроля продуктов, перемещаемых на ленточном конвейере и т. д. .


        Функции
        - 1536 (Г) × 128 (В) (× 3 фишки)
        - Рентгеночувствительная зона: 220 × 6 мм
        - Размер пикселя: 48 × 48 мкм
        - Щелевидное изображение длиной 220 мм, полученное путем совмещения 3-х ПЗС-чипов
        - Операция TDI (интеграция с задержкой по времени)
        - Коэффициент заполнения 100 %
        - Широкий динамический диапазон
        - Низкий темновой ток
        - Работа МПП



        Dimensional outline (unit: mm)

        Для доступа к файлам требуется Авторизация
        Datasheet
        248.9 Кб

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
