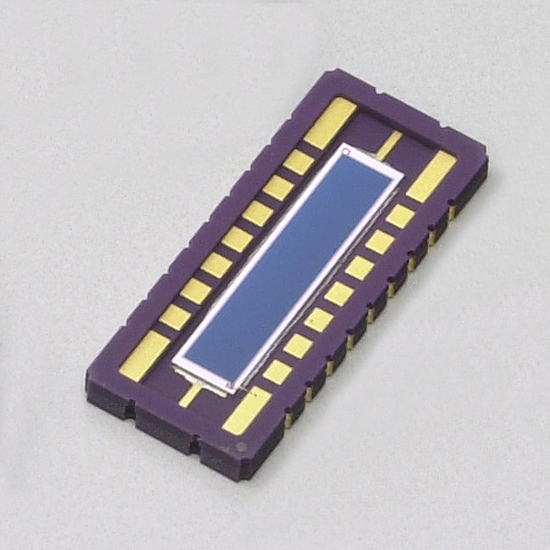

S7509 — это фотодиод Si PIN, запечатанный в корпусе держателя микросхемами, предназначенный для поверхностного монтажа с использованием метода автоматического оплавления припоем. Этот фотодиод имеет большую светочувствительную площадь, что делает его пригодным для пространственной передачи света там, где требуется широкий угол обзора. Другие приложения включают POS-сканеры, измерители скорости и аналитические инструменты.
Характеристики
- Светочувствительная площадь: 2 × 10 мм
- Керамический корпусной чип для поверхностного монтажа
- Адаптер для оплавления припоем
- Высокая чувствительность
-Упаковка
Лоток: S7509
Каташка: S7509-10
Spectral response
Dimensional outline (unit: mm)
|
Поставщик
|
Hamamatsu |
|
Светочувствительная область
|
10 × 2 мм |
|
Количество элементов
|
1 |
|
Упаковка
|
Керамика |
|
Категория пакета
|
Тип поверхностного монтажа |
|
Охлаждение
|
Неохлаждаемый |
|
Обратное напряжение (макс.)
|
30 В |
|
Спектральный диапазон отклика
|
от 320 до 1100 нм |
|
Пиковая длина волны чувствительности (тип.)
|
960 нм |
|
Фоточувствительность (тип.)
|
0,72 А/Вт |
|
Темновой ток (макс.)
|
5000 Па |
|
Терминальная емкость (тип.)
|
40 пФ |
|
Эквивалентная мощность шума (тип.)
|
1,7×10-14 Вт/Гц1/2 |
|
Условия измерения
|
Ta=25 ℃, Тип., Фоточувствительность: λ=λp, Темновой ток: VR==10 В, Частота среза: VR=10 В, Емкость клемм: VR=10 В, f=1 МГц, Эквивалентная мощность шума: VR= 10 В, λ=λp, если не указано иное |
|
Частота среза (тип.)
|
20 МГц |
|
Материал
|
SI (кремниевые) |
