Производитель: Hamamatsu

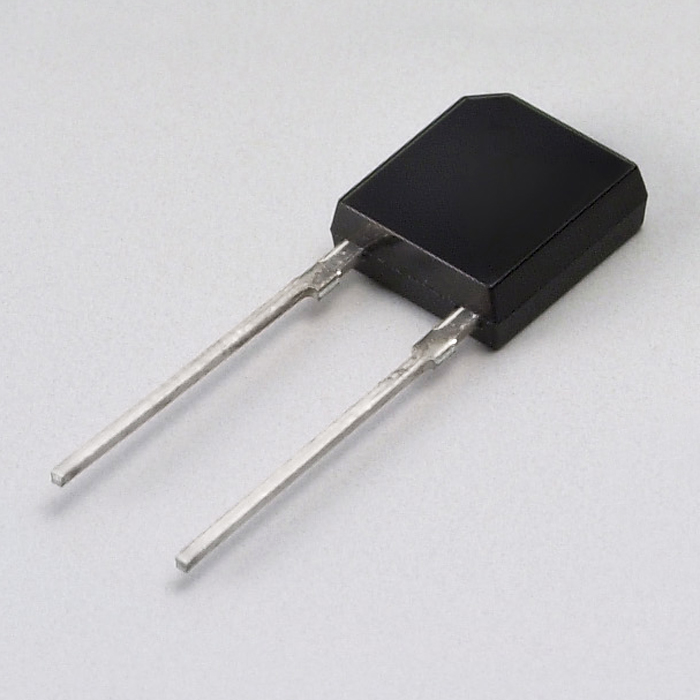

Пластиковый SIP (одинарная поточная упаковка)
S6775-01 — это Si-PIN-фотодиод с большой светочувствительной площадью, отлитый в пластиковом SIP-экране с видимым вырезом и предназначенный только для обнаружения в ближнем инфракрасном направлении. Этот фотодиод Si PIN отличается высокой чувствительностью, высокой скоростью срабатывания и большой светочувствительностью.Функции
- Видимый разрез - Высокая чувствительность - Высокая скорость отклика - Большая активная зона
- Пластиковый пакет: 7 × 7,8 мм
- Размер светочувствительной области: 5,5 × 4,8 мм
Spectral response
Dimensional outline (unit: mm)
|
Поставщик
|
Hamamatsu |
|
Светочувствительная область
|
5,5 × 4,8 мм |
|
Количество элементов
|
1 |
|
Упаковка
|
Пластик |
|
Охлаждение
|
Неохлаждаемый |
|
Обратное напряжение (макс.)
|
20 В |
|
Спектральный диапазон отклика
|
от 700 до 1100 нм |
|
Пиковая длина волны чувствительности (тип.)
|
960 нм |
|
Фоточувствительность (тип.)
|
0,68 А/Вт |
|
Темновой ток (макс.)
|
10000 Па |
|
Терминальная емкость (тип.)
|
40 пФ |
|
Эквивалентная мощность шума (тип.)
|
1,9×10-14 Вт/Гц1/2 |
|
Условия измерения
|
Тип. Ta=25 ℃, Фоточувствительность: λ=780 нм, Темновой ток: VR=10 В, Частота среза: VR=10 В, Емкость вывода: VR=10 В, f=1 МГц, Эквивалентная мощность шума: VR=10 В, если иное не отмечено |
|
Частота среза (тип.)
|
15 МГц |
|
Материал
|
SI (кремниевые) |
