Производитель: Hamamatsu
Отправить запрос
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Датчик изображения высокочувствителен к рентгеновскому излучению от 10 кэВ до 100 кэВ

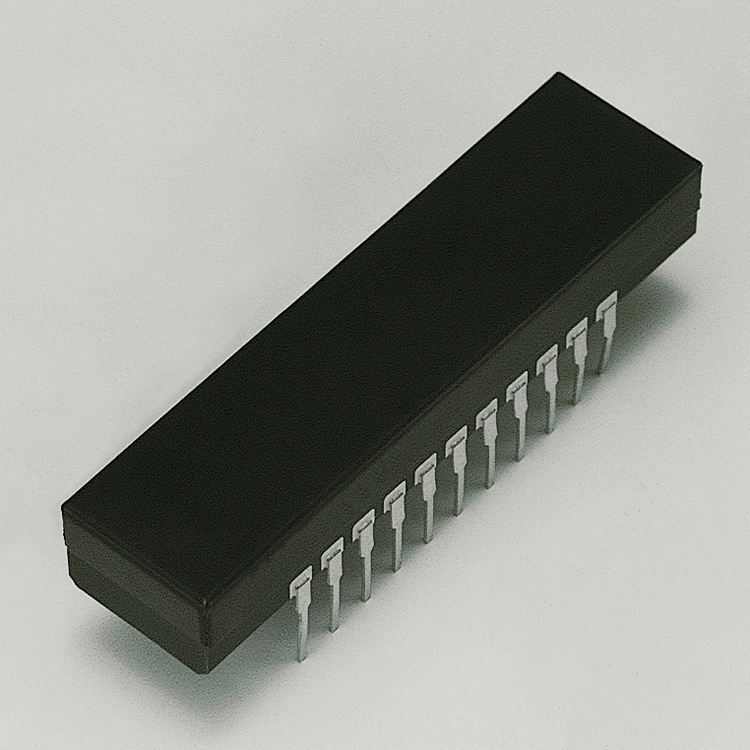

<р> Линейные датчики изображения NMOS представляют собой самосканирующиеся фотодиодные матрицы, разработанные специально в качестве детекторов для многоканальной спектроскопии. Схема сканирования состоит из N-канальных МОП-транзисторов, имеет низкое энергопотребление и проста в обращении. Каждый фотодиод имеет большую активную площадь, высокую чувствительность к УФ-излучению и очень низкий уровень шума, обеспечивая высокое соотношение сигнал/шум даже при низких уровнях освещенности. Линейные датчики изображения NMOS с токовым выходом также обеспечивают превосходную линейность выходного сигнала и широкий динамический диапазон. Датчик изображения S3901-512FX представляет собой вариант датчика изображения NMOS серии S3901-F. Имея в качестве окна ввода света оптоволоконную пластину с люминофорным покрытием (FOP), S3901-512FX был разработан для обнаружения рентгеновских лучей и электронов. S3901-512FX обеспечивает особенно высокую чувствительность к рентгеновскому излучению от 10 кэВ до 100 кэВ. Используемый люминофорный материал представляет собой сульфид гадолиния (Gd2O2S:Tb), состав которого тщательно выбран для обеспечения оптимальной чувствительности и разрешения с пиковым излучением на длине волны 550 нм. Активная область S3901-512FX состоит из фотодиодной матрицы с пикселями, сформированными с шагом 50 мкм и высотой 2,5 мм. Линейные датчики изображения NMOS серии Hamamatsu S3904 также доступны с окнами FOP, покрытыми тем же люминофорным материалом, что и S3901-512FX. Использование фотодиодов без люминофора и окна ФОП также позволяет напрямую обнаруживать рентгеновские лучи на уровнях энергии ниже 10 кэВ.Функции
- Широкая активная зона
- Низкий темновой ток и высокий заряд насыщения обеспечивают длительное время интегрирования и широкий динамический диапазон при комнатной температуре
- Превосходная линейность выходного сигнала и пространственная однородность чувствительности
- Низкое энергопотребление: макс. 1 мВт
- Пусковой и тактовый импульсы совместимы с логикой КМОП
Dimensional outline (unit: mm)
|
Поставщик
|
Hamamatsu |
|
Тип сцинтиллятора
|
Gd2O2S・Tb (+ФОП) |
|
Упаковка
|
Керамика |
|
Шаг пикселя
|
50 мкм |
|
Размер пикселя
|
50 х 2500 мкм |
|
Размер изображения
|
25,6 х 2,5 мм |
|
Количество эффективных пикселей
|
512×1 пикселей |
