Выводит данные о координатах положения падающего светового пятна,
встроенная схема расчета центра тяжести

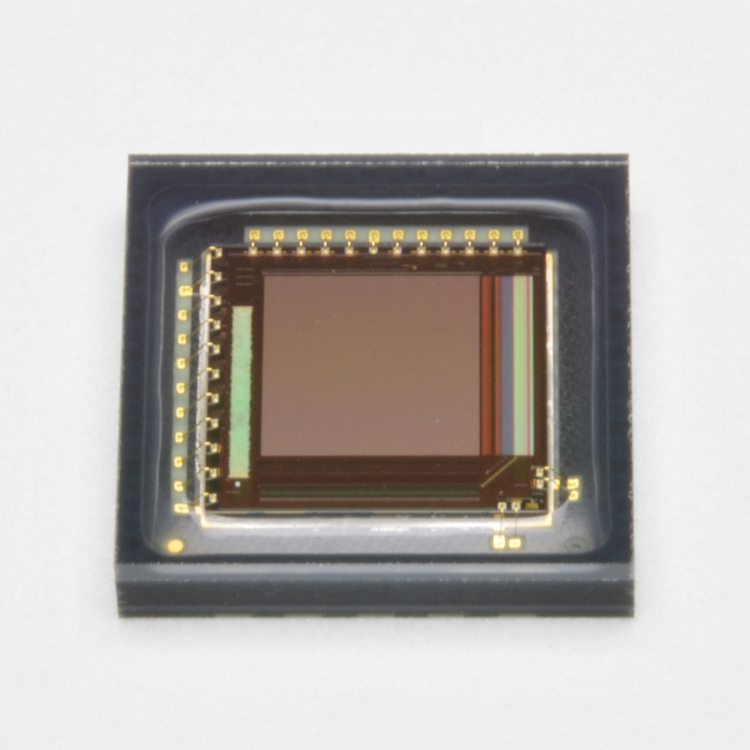

S15366-512 — это профильный датчик со схемой расчета центра тяжести для определения положения падения светового пятна. В светочувствительной области, расположенной в двухмерном виде, светочувствительная область для данных проекции в направлении X соединена в один вертикальный ряд, а светочувствительная область для данных проекции в направлении Y соединена в один горизонтальный ряд с использованием металлической проводки. Сумма выходов светочувствительной области получается для каждой линии в направлениях X и Y. Данные проекции можно получить, получив данные всех строк по порядку. Поскольку размер данных проекции невелик, обнаружение положения и обнаружение движущегося объекта может выполняться быстрее, чем обычные датчики изображения. Схема расчета центра тяжести встроена, поэтому выводится результат расчета центра тяжести светового пятна. Он также имеет встроенный режим автоматического отслеживания световых пятен.
Функции
- Датчик для получения 2D-координат положения светового пятна
- Встроенная схема расчета центра тяжести
Непосредственно выводит координаты положения центра тяжести
- Эффективная светочувствительная площадь, количество пикселей:
4 × 4 мм, 512 + 512 пикселей
- Высокая частота кадров:
1602 кадра/с макс. (512 + 512 пикселей)
83333 кадров/с макс. (2 + 2 пикселя)
- Работа от одного источника питания 3,3 В
- Показания глобального затвора
- Включает частичное считывание и считывание по принципу группировки
- Оснащен режимом автоматического слежения
Спектральный отклик
Габаритные размеры (единица измерения: мм)
|
Поставщик
|
Hamamatsu |
|
Светочувствительная область
|
3,9936 × 3,9936 мм 7,8 × 1996,8 мкм |
|
Условия измерения
|
Ta=25 ℃, если не указано иное Ta=25 ℃, если не указано иное |
|
Напряжение питания
|
3,3 В 3,3 В |
|
Шаг пикселя
|
7,8 мкм 7,8 мкм |
|
Размер пикселя
|
7,8 × 3993,6 мкм 7,8 × 1996,8 мкм |
|
Введите номер
|
С15366-512 С15366-256 |
|
Количество пикселей
|
512 + 512 256 + 256 |
|
Частота кадров макс.
|
1602 кадра/с 3156 кадров/с |
