Массивы фотодиодов в сочетании с ИС обработки сигналов для обнаружения рентгеновского излучения

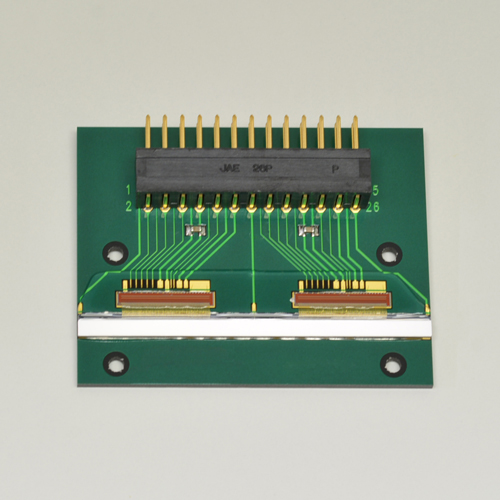

<р> Серия S13885 представляет собой фотодиодные матрицы с усилителями, имеющими лист люминофора, прикрепленный к светочувствительной области для обнаружения рентгеновского излучения. Улучшение микросхемы обработки сигналов позволило добиться более высокой чувствительности по сравнению с предыдущими продуктами (серия S11865). Микросхема обработки сигналов изготовлена по КМОП-технологии и включает в себя генератор синхронизации, регистр сдвига, матрицу усилителей заряда, схему фиксации и схему удержания, что упрощает конфигурацию внешней схемы. Длинный и узкий датчик изображения можно настроить, расположив несколько массивов в ряд.Функции
-Скорость передачи данных: макс. 1 МГц
-Шаг элемента: шаг 0,2 мм × 256 каналов
Работа от источника питания -3,3 В
-Одновременная интеграция с использованием массива усилителей заряда
-Низкий темновой ток благодаря работе фотодиода с нулевым смещением
-Встроенная схема фиксации обеспечивает низкий уровень шума и широкий динамический диапазон
-Встроенный генератор синхронизации позволяет работать с двумя разными таймингами импульсов
-Диапазон обнаруживаемой энергии: от 30 киловольт до 100 кэВ
Dimensional outline (unit: mm)
|
Поставщик
|
Hamamatsu |
|
Материал
|
SI (кремниевые) |
|
Условия измерения
|
Тип. Ta=25 ℃, если не указано иное, максимальная длина волны чувствительности: без люминофорного листа. |
|
Пиковая длина волны чувствительности
|
720 нм |
|
Напряжение питания
|
3,3 В |
|
Примечание
|
для рентгена, высокочувствительный тип |
|
Шаг пикселя
|
0,2 мм |
|
Сцинтиллятор
|
Фосфорный лист |
|
Размер пикселя
|
0,1 х 0,3 мм |
|
Размер изображения
|
51,2 х 0,3 мм |
|
Количество эффективных пикселей
|
256 пикселей |
|
Скорость линии макс.
|
3844 линий/с |
|
Емкость обратной связи зарядного усилителя
|
0,125 пФ |
