Производитель: Hamamatsu
Отправить запрос
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

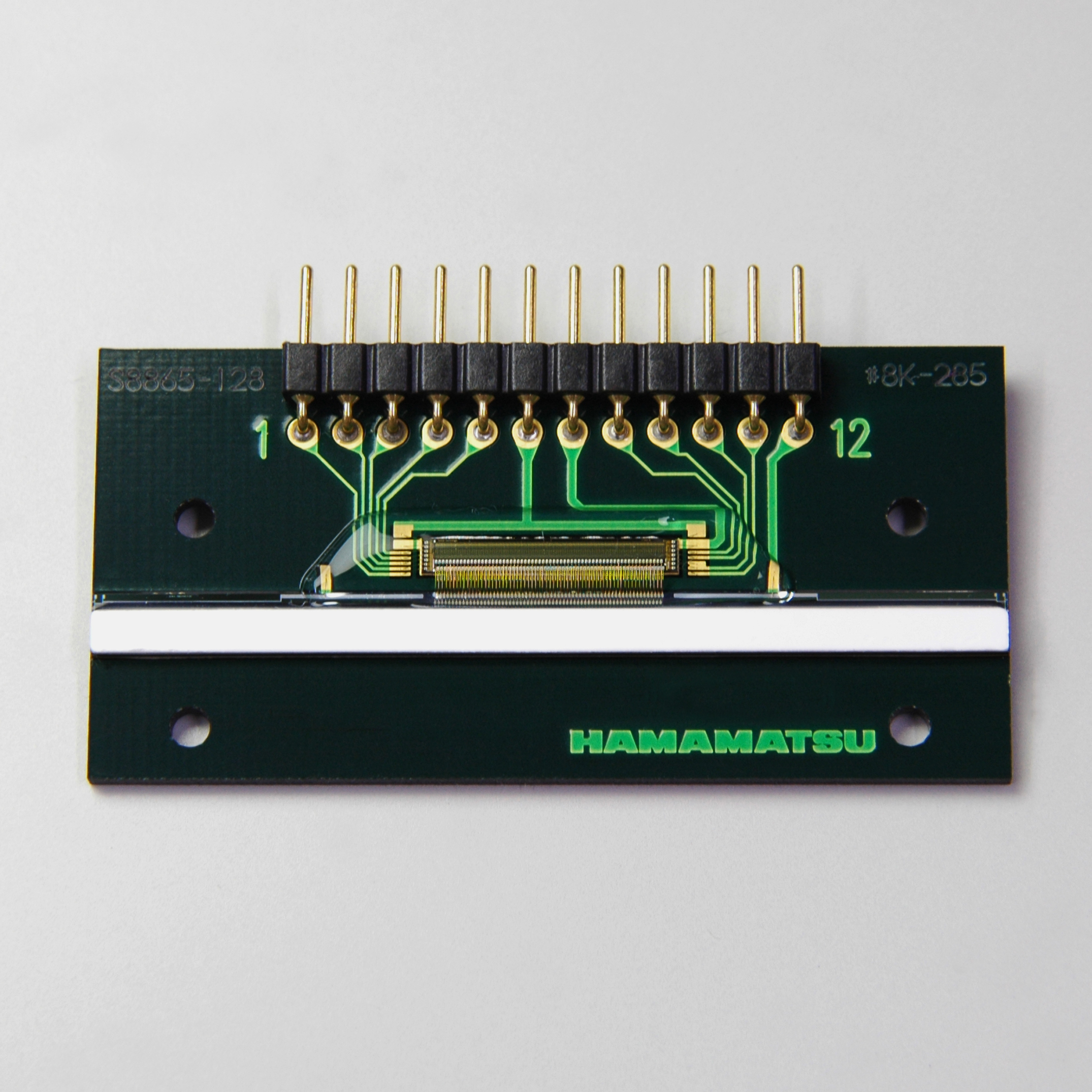

Фотодиодная матрица в сочетании с ИС обработки сигналов для обнаружения рентгеновского излучения
<р> Это фотодиодная матрица с усилителем и листом люминофора, прикрепленным к светочувствительной области для обнаружения рентгеновского излучения. Устойчивость к рентгеновскому излучению улучшена по сравнению с предыдущими продуктами (серии S8865/S8866). Микросхема схемы обработки сигналов формируется с помощью КМОП-процесса и включает в себя генератор синхронизации, регистр сдвига, матрицу усилителя заряда, схему фиксации и схему удержания, что делает внешнюю схему конфигурируемой путем расположения нескольких матриц в ряд. В качестве выделенной схемы драйвера предусмотрена серия C9118 (продается отдельно).Функции
-Скорость передачи данных: макс. 1 МГц
-Большой шаг элемента: шаг 0,4 мм × 128 каналов
Работа от источника питания -5 В
-Одновременная интеграция с использованием массива усилителей заряда
-Низкий темновой ток благодаря работе фотодиода с нулевым смещением
-Встроенная схема фиксации обеспечивает низкий уровень шума и широкий динамический диапазон
-Встроенный генератор синхронизации позволяет работать с двумя разными таймингами импульсов
-Диапазон обнаруживаемой энергии: от 30 киловольт до 100 кэВ
Dimensional outline (unit: mm)
|
Поставщик
|
Hamamatsu |
|
Материал
|
SI (кремниевые) |
|
Условия измерения
|
Тип. Ta=25 ℃, если не указано иное, максимальная длина волны чувствительности: без люминофорного листа. |
|
Пиковая длина волны чувствительности
|
720 нм |
|
Напряжение питания
|
5 В |
|
Примечание
|
для рентгена |
|
Шаг пикселя
|
0,4 мм |
|
Сцинтиллятор
|
Фосфорный лист |
|
Размер пикселя
|
0,3 х 0,6 мм |
|
Размер изображения
|
51,2 х 0,6 мм |
|
Количество эффективных пикселей
|
128 пикселей |
|
Скорость линии макс.
|
7568 линий/с |
|
Емкость обратной связи зарядного усилителя
|
0,5 пФ |
Для доступа к файлам требуется
Авторизация
Datasheet
614.7 Кб
