Производитель: Hamamatsu
Массивы фотодиодов с задней подсветкой для рентгеновского неразрушающего контроля, тонкие платы

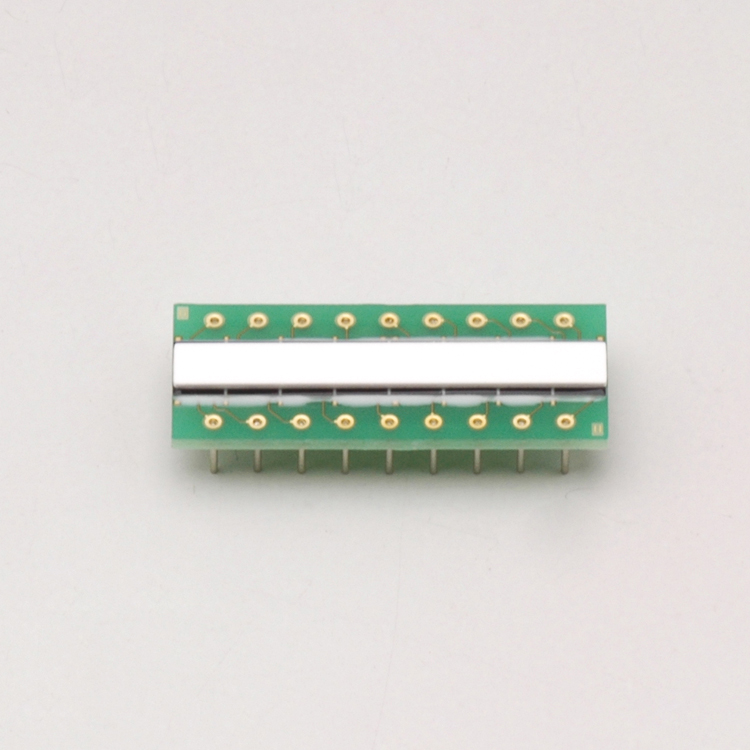

<р> S11299-422 — это 16-элементная фотодиодная матрица с задней подсветкой, специально разработанная для неразрушающего рентгеновского контроля. Он имеет улучшенную однородность чувствительности и меньшие вариации фотодиодных элементов по сравнению с нашим предыдущим продуктом (серия S5668). Матрица фотодиодов с обратной засветкой также проста в обращении и легко соединяется со сцинтилляторами, не беспокоясь о повреждении проводов, поскольку на стороне падения света отсутствуют соединительные провода и светочувствительные области. Серия S11299 совместима с двухэнергетической визуализацией, поскольку ее можно использовать в сочетании с нашей серией S11212 [размер платы: 25,4 (Ш) × 20,0 (В) мм] для настройки верхней и нижней двухслойной структуры, способной одновременно обнаруживать высокие и низкое рентгеновское излучение.Функции
-Размер элемента: 1,175 (Ш) × 2,0 (В) мм/один элемент
-Шаг элемента: 1,575 мм (× 16 пикселей)
-Размер установленной платы: 25,4 (Ш) × 10,2 (В) мм
-Длинный и узкий формат с использованием нескольких массивов
-Поддерживает двойную энергетическую визуализацию (при использовании в комбинации верхнего и нижнего двухслойных изображений)
Dimensional outline (unit: mm)
|
Поставщик
|
Hamamatsu |
|
Тип сцинтиллятора
|
Фосфорный лист |
|
Количество элементов
|
16 |
|
Упаковка
|
Стекло эпоксидное |
|
Категория пакета
|
Со сцинтиллятором |
|
Охлаждение
|
Неохлаждаемый |
|
Темновой ток (макс.)
|
30 Па |
|
Время нарастания (тип.)
|
6,5 мкс |
|
Терминальная емкость (тип.)
|
40 пФ |
|
Условия измерения
|
Ta=25 ℃, на элемент |
|
Размер элемента (за 1 элемент)
|
1,175 × 2,0 мм |
|
Материал
|
SI (кремниевые) |
Для доступа к файлам требуется
Авторизация
Datasheet
873.3 Кб
