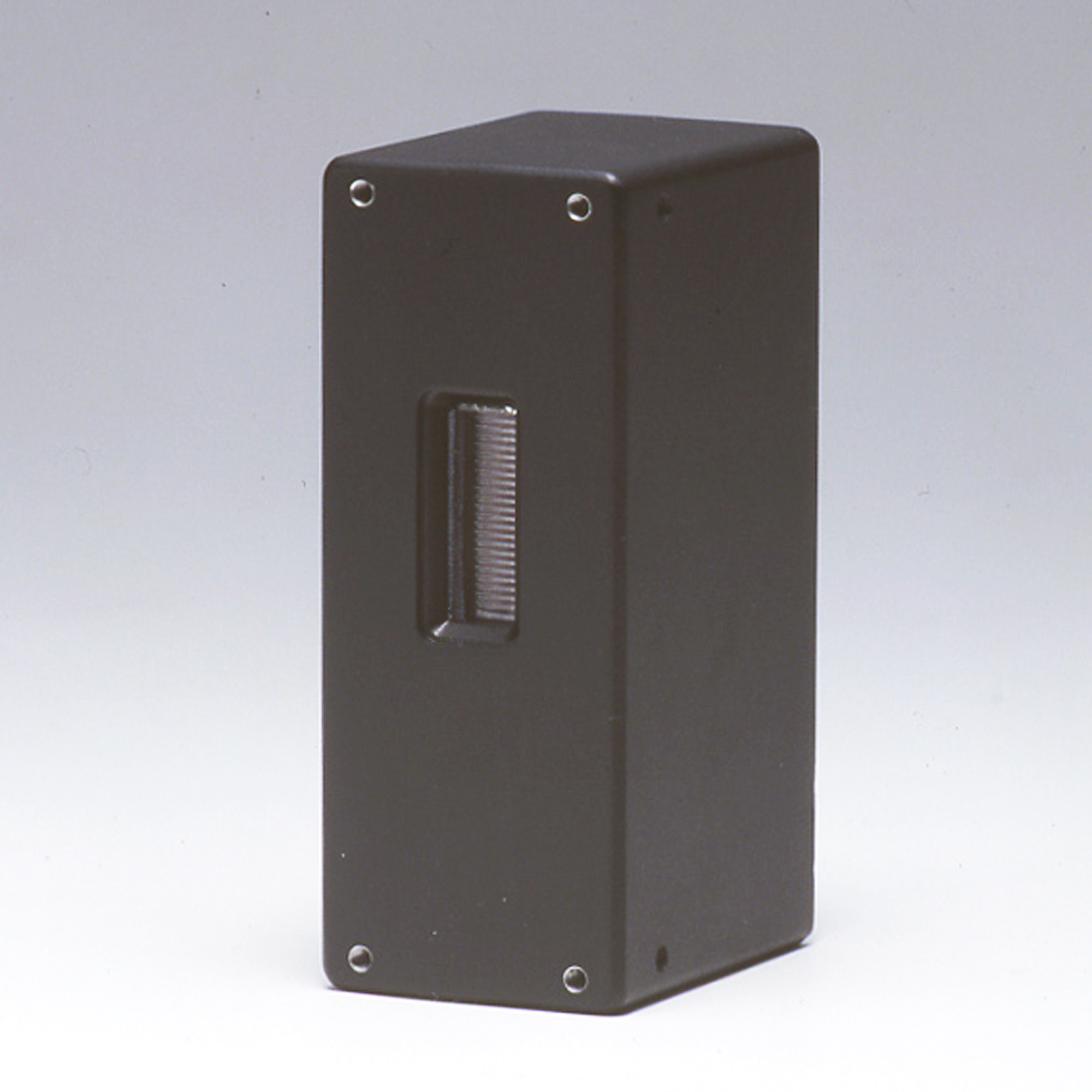

Серия H8259 представляет собой устройство со счетной головкой фотонов, содержащее боковую фотоумножительную трубку диаметром 28 мм (1-1/8 дюйма), схему высокоскоростного счета фотонов и схему высоковольтного источника питания. Фотоумножительная трубка чувствительный в ближнем ИК-диапазоне, обычно имеет большой темновой отсчет из-за теплового шума, но измерения с высоким сигналом сигнал-шум могут быть получены при выборе малошумящего фотоумножителя.Подача высокого напряжения для фотоумножителя и уровень дискриминации предварительно настроены на оптимальные значения. значения, позволяющие измерять количество фотонов, просто подключив источник питания +5 В. Схема электронного затвора (схема затвора) также включена для устранения постороннего света, такого как свет возбуждения, при измерении.
|
Поставщик
|
Hamamatsu |
|
Температура хранения
|
от -20 ℃ до +50 ℃ |
|
Рабочая температура окружающей среды
|
от +5 ℃ до +40 ℃ |
|
Форма площади фотокатода
|
Квадрат |
|
Размер площади фотокатода
|
4 мм х 20 мм |
|
Длина волны (короткая)
|
185 нм |
|
Длина волны (длинная)
|
680 нм |
|
Длина волны (пик)
|
400 нм |
|
Размеры (Ш х В х Г)
|
38,0 мм х 95,0 мм х 50,0 мм |
|
Входное напряжение
|
от +4,5 В до +5,5 В |
|
Макс. Входное напряжение
|
6 В |
|
Макс. Входной ток
|
80 мА |
|
Масса
|
220 г |
|
Чувствительность счета при 300 нм Тип.
|
2,1 x 105 с-1・пВт-1 |
|
Чувствительность счета при 400 нм Тип.
|
2,6 x 105 с-1・пВт-1 |
|
Чувствительность счета при 500 нм Тип.
|
1,9 x 105 с-1・пВт-1 |
|
Чувствительность счета при 600 нм Тип.
|
7,5 x 104 с-1・пВт-1 |
|
Чувствительность счета при 700 нм Тип.
|
1,5 x 103 с-1・пВт-1 |
|
Подсчитайте линейность
|
2,5 х 106 с-1 |
|
Тип темного графа.
|
30 с-1 |
|
Темный граф Макс.
|
80 с-1 |
|
Разрешение пары импульсов
|
35 нс |
|
Ширина выходного импульса
|
30 нс |
|
Высота выходного импульса Мин.
|
2 В |
|
Высота выходного импульса Тип.
|
2,2 В |
|
Рекомендуемое сопротивление нагрузки
|
50 Ом |
|
Логика вывода сигнала
|
Позитивная логика |
