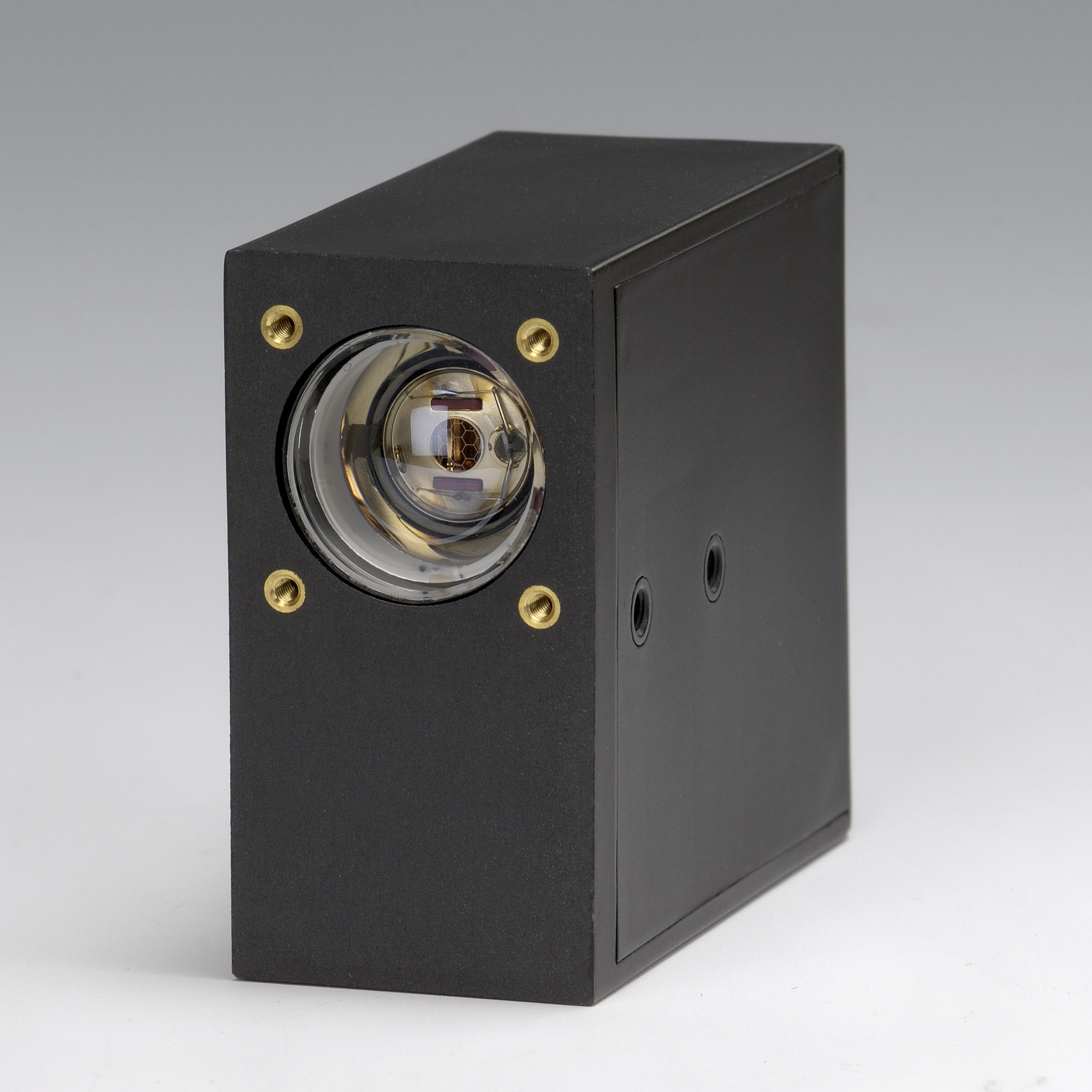

Серия H7828 представляет собой устройство со счетной головкой фотонов, содержащее фронтальную фотоумножительную трубку диаметром 19 мм (3/4 дюйма), схему высокоскоростного счета фотонов и схему высоковольтного источника питания. Источник высокого напряжения для фотоумножителя, а уровень дискриминации настроен на оптимальные значения, что позволяет измерять количество фотонов, просто подключив источник питания +5 В. Несмотря на компактный размер, эффективная светочувствительная площадь составляет всего 15 мм в диаметре, поэтому падающий свет может быть сбор данных очень эффективен. По сравнению с другими модулями ФЭУ серия H7828 обладает более высокой устойчивостью к вибрации и ударам, что делает их пригодными для портативного или мобильного измерительного оборудования.
|
Поставщик
|
Hamamatsu |
|
Температура хранения
|
от -20 ℃ до +50 ℃ |
|
Рабочая температура окружающей среды
|
от +5 ℃ до +40 ℃ |
|
Форма площади фотокатода
|
Круглый |
|
Размер площади фотокатода
|
Диаметр 15 мм |
|
Длина волны (короткая)
|
300 нм |
|
Длина волны (длинная)
|
850 нм |
|
Длина волны (пик)
|
380 нм |
|
Размеры (Ш х В х Г)
|
26,0 мм х 50,0 мм х 56,0 мм |
|
Входное напряжение
|
от +4,5 В до +5,5 В |
|
Макс. Входное напряжение
|
6 В |
|
Макс. Входной ток
|
60 мА |
|
Масса
|
70 г |
|
Чувствительность счета при 300 нм Тип.
|
1,7 x 105 с-1・пВт-1 |
|
Чувствительность счета при 400 нм Тип.
|
2,1 x 105 с-1・пВт-1 |
|
Чувствительность счета при 500 нм Тип.
|
1,6 x 105 с-1・пВт-1 |
|
Чувствительность счета при 600 нм Тип.
|
1,0 x 105 с-1・пВт-1 |
|
Чувствительность счета при 700 нм Тип.
|
5,9 x 104 с-1・пВт-1 |
|
Подсчитайте линейность
|
1,5 х 106 с-1 |
|
Тип темного графа.
|
2000 с-1 |
|
Темный граф Макс.
|
3500 с-1 |
|
Разрешение пары импульсов
|
70 нс |
|
Ширина выходного импульса
|
30 нс |
|
Высота выходного импульса Мин.
|
3 В |
|
Высота выходного импульса Тип.
|
3,5 В |
|
Рекомендуемое сопротивление нагрузки
|
50 Ом |
|
Логика вывода сигнала
|
Позитивная логика |
