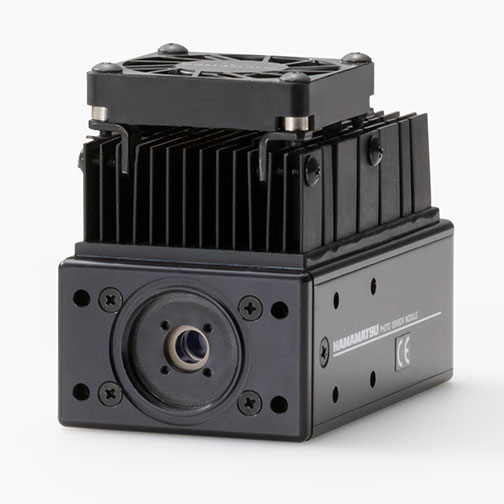

Серия H16721 представляет собой устройство со счетной головкой фотонов, содержащее фотоумножительную трубку в металлическом корпусе, имеющую фотокатод GaAsP/GaAs и термоэлектрический охладитель. Термоэлектрический охладитель снижает тепловой шум, создаваемый фотокатодом, что также обеспечивает высокую квантовую эффективность, позволяя проводить измерения с хорошим соотношением сигнал/шум даже при очень низких уровнях освещенности. H16721-50 чувствителен в широком спектральном диапазоне от 380 до 900 нм. Постоянная температура фотоумножителя поддерживается за счет контроля выходного сигнала термистора, установленного рядом с фотоумножителем, и регулирования тока, подаваемого на термоэлектрический охладитель.

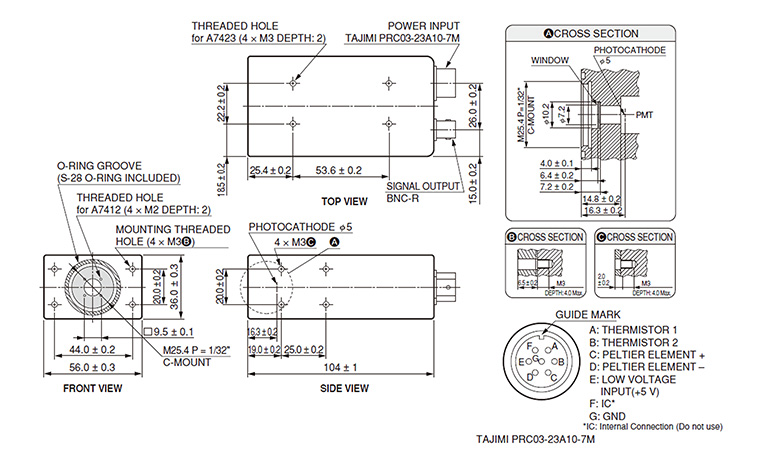

Dimensional outline (unit: mm)
|
Поставщик
|
Hamamatsu |
|
Температура хранения
|
от -20 ℃ до +50 ℃ |
|
Рабочая температура окружающей среды
|
от +5 ℃ до +35 ℃ |
|
Форма площади фотокатода
|
Круглый |
|
Размер площади фотокатода
|
Диаметр 5 мм |
|
Длина волны (короткая)
|
380 нм |
|
Длина волны (длинная)
|
900 нм |
|
Длина волны (пик)
|
730 нм |
|
Размеры (Ш х В х Г)
|
56 мм х 36 мм х 104 мм |
|
Входное напряжение
|
от +4,5 В до +5,5 В |
|
Макс. Входное напряжение
|
+6 В |
|
Макс. Входной ток
|
50 мА |
|
Масса
|
395 г |
|
Чувствительность счета при 500 нм Тип.
|
2,6 x 105 с-1・пВт-1 |
|
Чувствительность счета при 600 нм Тип.
|
4,5 x 105 с-1・пВт-1 |
|
Чувствительность счета при 700 нм Тип.
|
5,1 x 105 с-1・пВт-1 |
|
Подсчитайте линейность
|
1,5 х 106 с-1 |
|
Тип темного графа.
|
125 с-1 |
|
Темный граф Макс.
|
375 с-1 |
|
Разрешение пары импульсов
|
70 нс |
|
Ширина выходного импульса
|
30 нс |
|
Высота выходного импульса Мин.
|
3 В |
|
Высота выходного импульса Тип.
|
3,6 В |
|
Рекомендуемое сопротивление нагрузки
|
50 Ом |
|
Логика вывода сигнала
|
Позитивная логика |
