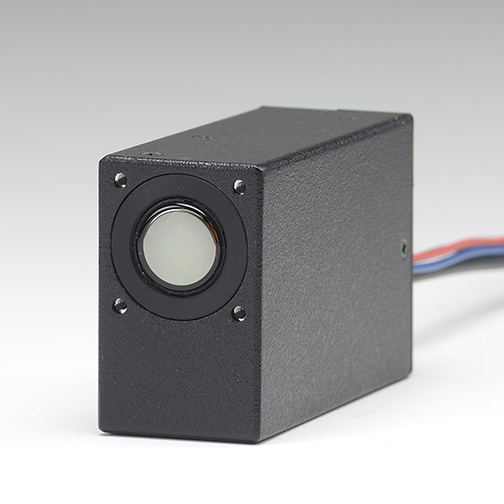

H12775 — это головка для счета фотонов, содержащая фронтальную фотоумножительную трубку диаметром 10 мм (1/2 дюйма), а также схему высокоскоростного счета фотонов и схему высоковольтного источника питания. Напряжение питания фотоумножителя и уровень дискриминации предварительно настроены на оптимальные значения, что позволяет измерять количество фотонов, просто подключив источник питания +5 В. H12775 имеет функцию выхода обнаружения пересвета для индикации рабочего состояния чрезмерной освещенности.
|
Поставщик
|
Hamamatsu |
|
Температура хранения
|
от -20 ℃ до +50 ℃ |
|
Рабочая температура окружающей среды
|
от +5 ℃ до +40 ℃ |
|
Форма площади фотокатода
|
Круглый |
|
Размер площади фотокатода
|
Диаметр 10 мм |
|
Длина волны (короткая)
|
300 нм |
|
Длина волны (длинная)
|
650 нм |
|
Длина волны (пик)
|
420 нм |
|
Размеры (Ш х В х Г)
|
25,0 мм х 40,0 мм х 68,0 мм |
|
Входное напряжение
|
от +4,75 В до +5,25 В |
|
Макс. Входное напряжение
|
6 В |
|
Макс. Входной ток
|
40 мА |
|
Масса
|
79 г |
|
Чувствительность счета при 300 нм Тип.
|
2,5 x 105 с-1・пВт-1 |
|
Чувствительность счета при 400 нм Тип.
|
4,4 x 105 с-1・пВт-1 |
|
Чувствительность счета при 500 нм Тип.
|
3,6 x 105 с-1・пВт-1 |
|
Чувствительность счета при 600 нм Тип.
|
1,2 x 105 с-1・пВт-1 |
|
Подсчитайте линейность
|
5,0 х 106 с-1 |
|
Тип темного графа.
|
30 с-1 |
|
Темный граф Макс.
|
100 с-1 |
|
Разрешение пары импульсов
|
20 нс |
|
Ширина выходного импульса
|
10 нс |
|
Высота выходного импульса Мин.
|
+2,0 В (сопротивление нагрузки 50 Ом)+4,0 В (без нагрузки) |
|
Высота выходного импульса Тип.
|
+2,2 В (сопротивление нагрузки 50 Ом)+4,4 В (без нагрузки) |
|
Рекомендуемое сопротивление нагрузки
|
50 Ом |
|
Логика вывода сигнала
|
Позитивная логика |
