Серия H12310 представляет собой 16-канальный линейный мультианодный модуль ФЭУ с фотокатодом GaAsP. Его выход можно регулировать, регулируя усиление каждого канала индивидуально. Серия H12311 представляет собой модуль ФЭУ, состоящий из серии H12310 и охладителя, установленного на встроенном ФЭУ.

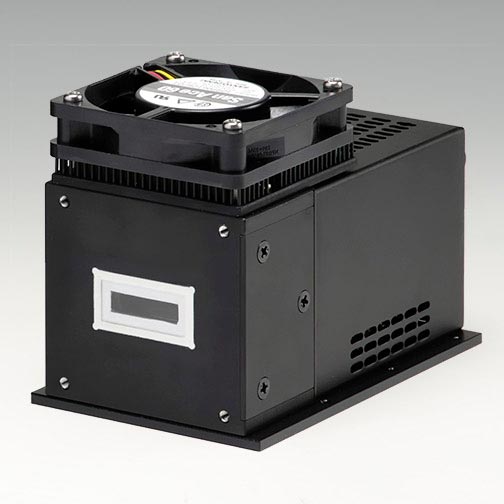

*Фото: H12311-40 с радиатор A14473 (продается отдельно) и вентилятор A14474 (продается отдельно)
|
Поставщик
|
Hamamatsu |
|
Температура хранения
|
от -20 до +50 ℃ |
|
Рабочая температура окружающей среды
|
от +5 до +35 ℃ |
|
Форма площади фотокатода
|
Квадрат |
|
Размер площади фотокатода
|
0,8 х 5 х 16 каналов (шаг канала 1 мм), мм |
|
Длина волны (короткая)
|
300 нм |
|
Длина волны (длинная)
|
740 нм |
|
Длина волны (пик)
|
520 нм |
|
[Катод] Светочувствительность Мин.
|
700 мкА/лм |
|
[Катод] Светочувствительность Тип.
|
850 мкА/лм |
|
[Катод] Чувствительность к излучению, тип.
|
189 мА/Вт |
|
[Анод] Светочувствительность Тип.
|
8,5 x 107 В/лм |
|
[Анод] Чувствительность к излучению, тип.
|
18,9 В/нВт |
|
Размеры (Ш х В х Г)
|
72 х 62 х 114 мм |
|
Входное напряжение
|
Источник питания высокого напряжения (вход +12 В): от +10,5 до +13,5 Источник питания усилителя (вход ±5): от ±4,5 до ±5,5 В |
|
Макс. Входное напряжение
|
Источник питания высокого напряжения (вход +12 В): +15 Источник питания усилителя (вход ±5): ±6 В |
|
Макс. Входной ток
|
Источник питания высокого напряжения (вход +12 В): +40 Источник питания усилителя (вход ±5): +110/-110 мА |
|
Макс. Управляющее напряжение
|
1,2 В |
|
[Анод] Минимальная светочувствительность
|
3,5 х 107 В/лм |
|
Пульсирующий шум (от пика до пика) Макс.
|
1 мВ |
|
Время урегулирования Макс.
|
2 с |
|
Масса
|
680 г |
|
Макс. Напряжение выходного сигнала
|
Максимальный средний выходной сигнал/канал: +0,4 Максимальный импульсный выходной сигнал: +3,5 В |
|
Выходное напряжение смещения Тип.
|
±2 мВ |
