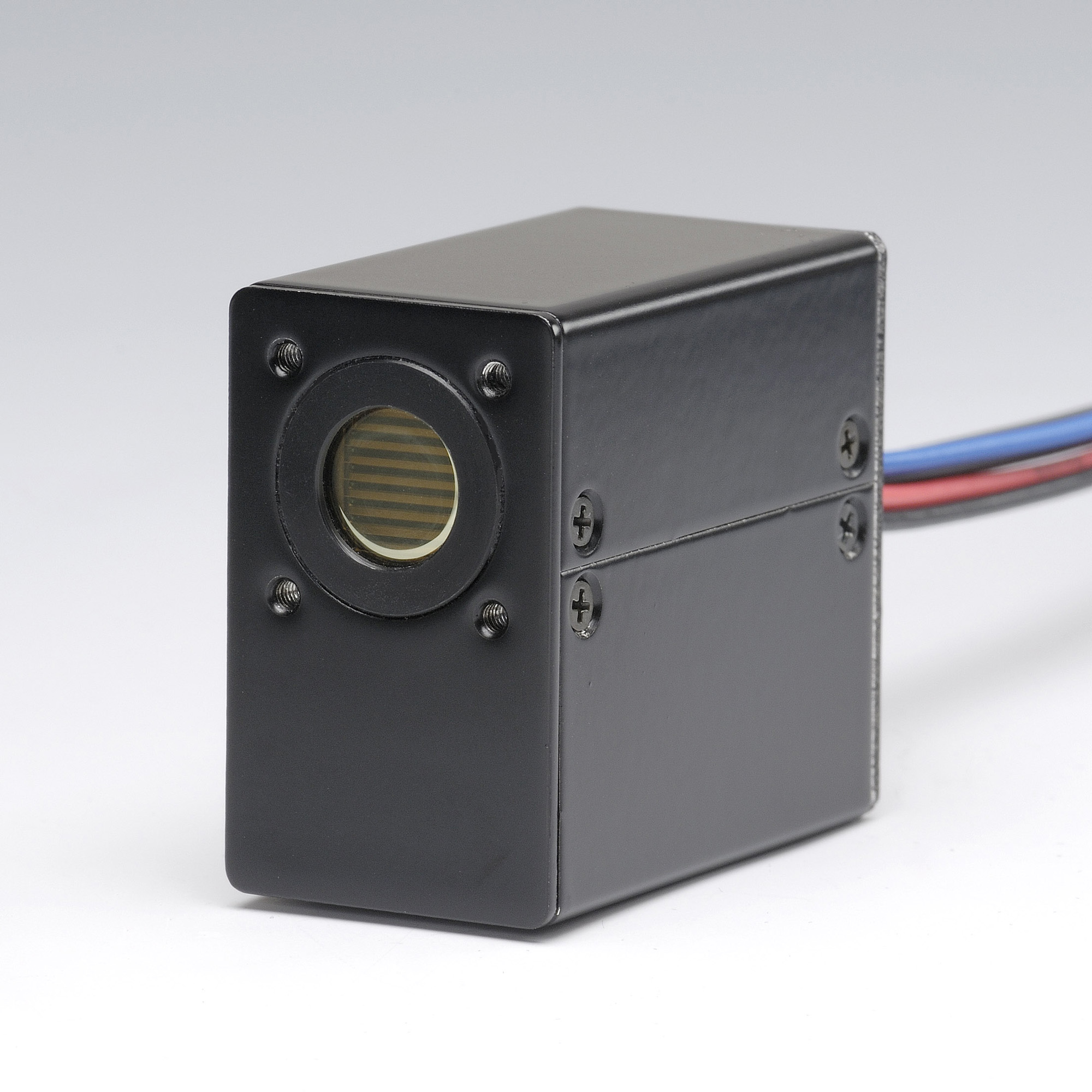

Серия H10682 представляет собой устройство со счетной головкой фотонов, состоящее из фотоумножителя в металлическом корпусе, а также высокоскоростной схемы счета фотонов и схемы высоковольтного источника питания. Источник высокого напряжения для фотоумножителя и уровень дискриминации настроены на оптимальные значения, что позволяет измерять количество фотонов, просто подключив источник питания +5 В.
Серия H10682 также имеет функцию обнаружения чрезмерного освещения для вывода сигнала в состоянии, когда количество выходных сигналов падает из-за чрезмерного падающего света. По этому сигналу по данным измерений можно судить, в норме они или нет.
|
Поставщик
|
Hamamatsu |
|
Температура хранения
|
от -20 ℃ до +50 ℃ |
|
Рабочая температура окружающей среды
|
от +5 ℃ до +40 ℃ |
|
Форма площади фотокатода
|
Круглый |
|
Размер площади фотокатода
|
Диаметр 8 мм |
|
Длина волны (короткая)
|
185 нм |
|
Длина волны (длинная)
|
700 нм |
|
Длина волны (пик)
|
400 нм |
|
Размеры (Ш х В х Г)
|
22,0 мм х 36,0 мм х 40,0 мм |
|
Входное напряжение
|
от +4,75 В до +5,25 В |
|
Макс. Входное напряжение
|
6 В |
|
Макс. Входной ток
|
40 мА |
|
Масса
|
47 г |
|
Чувствительность счета при 200 нм Тип.
|
9,7 x 104 с-1・пВт-1 |
|
Чувствительность счета при 300 нм Тип.
|
3,7 x 105 с-1・пВт-1 |
|
Чувствительность счета при 400 нм Тип.
|
4,9 x 105 с-1・пВт-1 |
|
Чувствительность счета при 500 нм Тип.
|
3,7 x 105 с-1・пВт-1 |
|
Чувствительность счета при 600 нм Тип.
|
1,1 x 105 с-1・пВт-1 |
|
Чувствительность счета при 700 нм Тип.
|
7,7 x 103 с-1・пВт-1 |
|
Подсчитайте линейность
|
5,0 х 106 с-1 |
|
Тип темного графа.
|
50 с-1 |
|
Темный граф Макс.
|
100 с-1 |
|
Разрешение пары импульсов
|
20 нс |
|
Ширина выходного импульса
|
10 нс |
|
Высота выходного импульса Мин.
|
2 В |
|
Высота выходного импульса Тип.
|
2,2 В |
|
Рекомендуемое сопротивление нагрузки
|
50 Ом |
|
Логика вывода сигнала
|
Позитивная логика |
