Датчики ближнего инфракрасного диапазона (от 0,85 до 1,45 мкм)

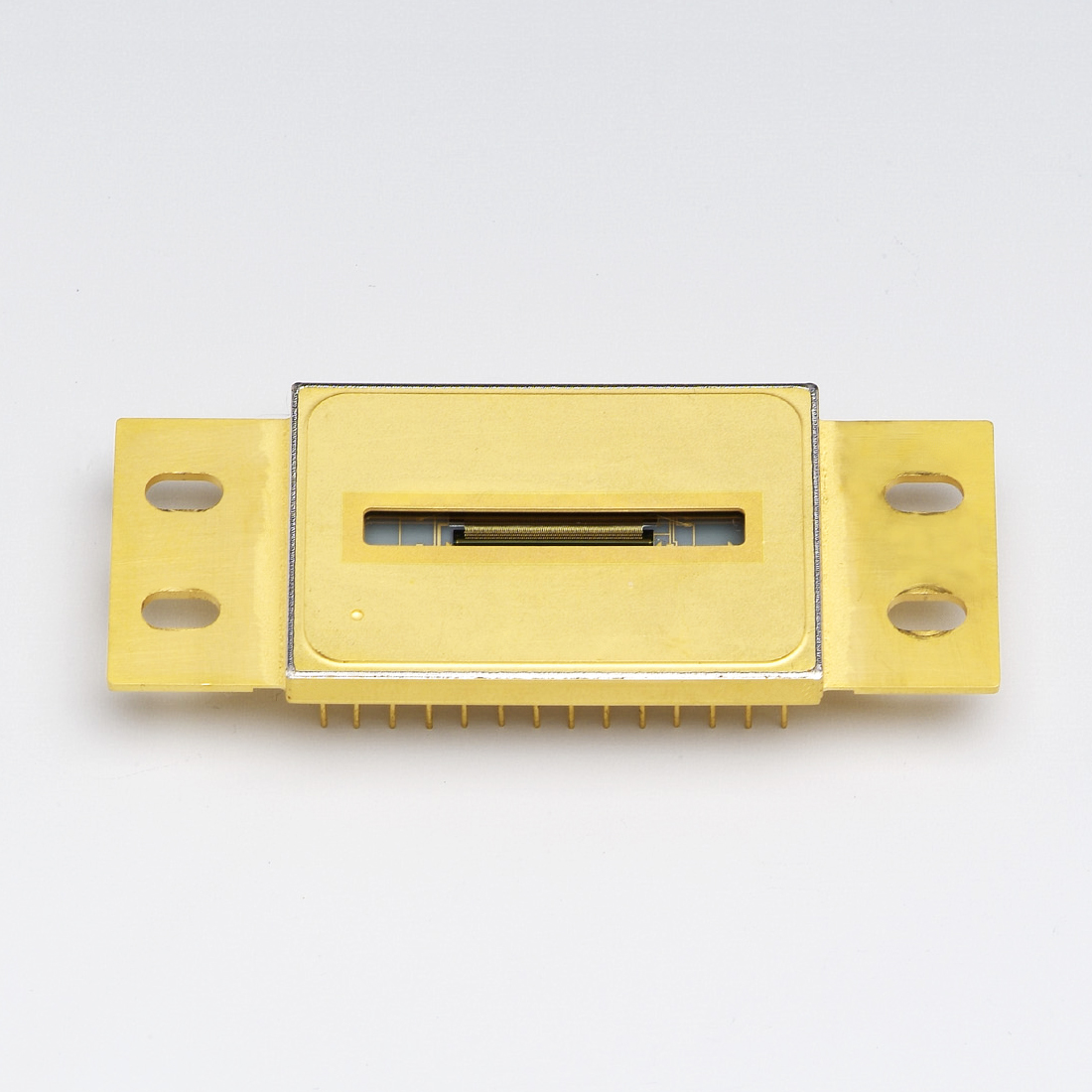

<р> G14237-512WA — это линейный датчик изображения InGaAs, предназначенный для измерений рамановской спектроскопии с использованием лазера с длиной волны 1064 нм. Разработанный специально для измерения спектрального диапазона комбинационного рассеяния света, длина волны отсечки была уменьшена по сравнению с предыдущей моделью. продукт (G11508-512SA) для достижения низкого темнового тока. Этот продукт состоит из фотодиодной матрицы InGaAs и CMOS-чипов. состоит из усилителей заряда, схемы компенсации смещения, регистра сдвига и генератора синхронизации. Усилители заряда состоят из Матрицы КМОП-транзисторов подключены к каждому пикселю фотодиодной матрицы InGaAs. Считывается сигнал с каждого пикселя в режиме интеграции заряда, что обеспечивает высокую чувствительность и стабильную работу в ближней инфракрасной области. Упаковка герметична. герметичен для обеспечения превосходной надежности. Схема обработки сигнала на КМОП-чипе может быть установлена на одну из четырех настроек эффективности преобразования (CE) с помощью внешнего напряжение.Функции
- Низкий уровень шума, чрезвычайно низкий темновой ток
[1/10 или меньше, чем у предыдущего продукта (длина волны отсечки: 1,7 мкм)]
- На выбор четыре типа эффективности преобразования
- Встроенная схема противодействия насыщению
- Встроенная схема CDS
- Встроенный термистор
- Простота управления (встроенный генератор синхронизации)
- Высокое разрешение: шаг 25 мкм
Spectral response
Dimensional outline (unit: mm)
|
Поставщик
|
Hamamatsu |
|
Упаковка
|
Металл |
|
Охлаждение
|
Двухступенчатый с ТЭ-охлаждением |
|
Спектральный диапазон отклика
|
от 850 до 1450 нм |
|
Темновой ток (макс.)
|
2 Па |
|
Условия измерения
|
если не указано иное, Тип. Ta=25 ℃,Vdd=5 В,INP=Vinp=PDN=4 В,Fref=1,2В,Vclk=5В,f=1 МГц, CE=16 нВ/э- |
|
Шаг пикселя
|
25 мкм |
|
Общее количество пикселей
|
512 пикселей |
|
Размер пикселя
|
25 х 500 мкм |
|
Размер изображения
|
12,8 х 0,5 мм |
|
Скорость линии (макс.)
|
9150 линий/с |
|
Материал
|
InGaAs |
