Производитель: Hamamatsu
Одна строка видео (512 пикселей) Датчик изображения ближнего инфракрасного диапазона (от 1,12 до 1,9 мкм)

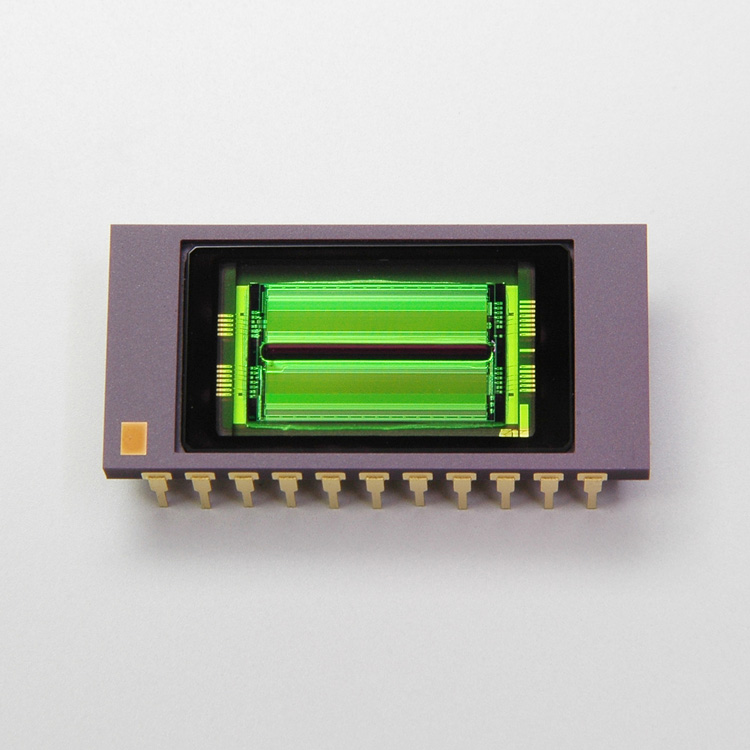

<р> Линейный датчик изображения InGaAs G14006-512DE был разработан для оборудования для проверки посторонних предметов. Линейный датчик изображения состоит из матрицы фотодиодов InGaAs и КМОП-чипа, который содержит матрицу усилителя заряда, схему компенсации смещения, сдвиговый регистр и генератор синхронизации. Матрица фотодиодов InGaAs и КМОП-чип электрически соединены индием. шишки. Матрица усилителей заряда состоит из КМОП-транзисторов, подключенных к каждому пикселю фотодиодной матрицы InGaAs. Сигналы каждого пикселя считываются в режиме интеграции заряда для достижения высокой чувствительности и стабильной работы в ближнем инфракрасном диапазоне. спектральный диапазон. Схема обработки сигналов на КМОП-чипе предлагает два уровня эффективности преобразования (CE), которые могут выбираться внешним устройством. напряжение, соответствующее приложению.Функции
- Одна строка видео (512 пикселей)
- Высокая скорость передачи данных: макс. 5 МГц
- Выбор двух уровней эффективности преобразования
- Размер пикселя: 25 × 25 мкм
- Встроенный датчик температуры
– Небольшие различия в линейности между пикселями
- Работа при комнатной температуре
Spectral response
Dimensional outline (unit: mm)
|
Поставщик
|
Hamamatsu |
|
Упаковка
|
Керамика |
|
Охлаждение
|
Неохлаждаемый |
|
Спектральный диапазон отклика
|
от 1120 до 1900 нм |
|
Темновой ток (макс.)
|
10 Па |
|
Условия измерения
|
Тип. Ta=25 ℃, если не указано иное |
|
Шаг пикселя
|
25 мкм |
|
Общее количество пикселей
|
512 пикселей |
|
Размер пикселя
|
25 х 25 мкм |
|
Размер изображения
|
12,8 х 0,025 мм |
|
Скорость линии (макс.)
|
8150 линий/с |
|
Материал
|
InGaAs |
Для доступа к файлам требуется
Авторизация
Datasheet
257 Кб
