Производитель: Hamamatsu
Отправить запрос
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Датчик изображения с разрешением 64 × 64 пикселей, разработанный для двумерного инфракрасного изображения
<р> G12460-0606S имеет гибридную структуру, состоящую из схемы считывания КМОП (ROIC: интегральная схема считывания) и фотодиодов InGaAs с задней подсветкой. Каждый пиксель состоит из фотодиода InGaAs и ROIC, электрически соединенных между собой индиевый столбик. Генератор синхронизации в ROIC обеспечивает аналоговый видеовыход и выход AD-TRIG, которые легко получить. просто подавая главный тактовый сигнал (MCLK) и главный стартовый импульс (MSP) с внешних цифровых входов. G12460-0606S имеет пиксели размером 64×64, расположенные с шагом 50 мкм, и их сигналы считываются с одной видеолинии. Свет падающее на фотодиоды InGaAs преобразуется в электрические сигналы, которые затем подаются на ROIC через индий. шишки. Электрические сигналы в ROIC преобразуются в сигналы напряжения усилителями заряда и затем последовательно выводятся на вывод. из видеолинии сдвиговым регистром. G12460-0606S герметично запечатан в корпусе ТО-8 вместе с одноступенчатым термоэлектрическим охладителем, что обеспечивает недорогую, но очень стабильную работу.
Функции
- Диапазон спектрального отклика: от 1,12 до 1,9 мкм
- Превосходная линейность за счет компенсации смещения
- Высокая чувствительность: 1600 нВ/э-
- Одновременная интеграция заряда для всех пикселей (режим глобального затвора)
- Простое управление (встроенный генератор синхронизации)
- Одноступенчатый с ТЭ-охлаждением
- Низкая стоимость

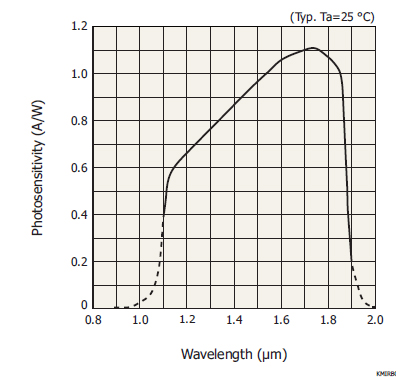

Spectral response

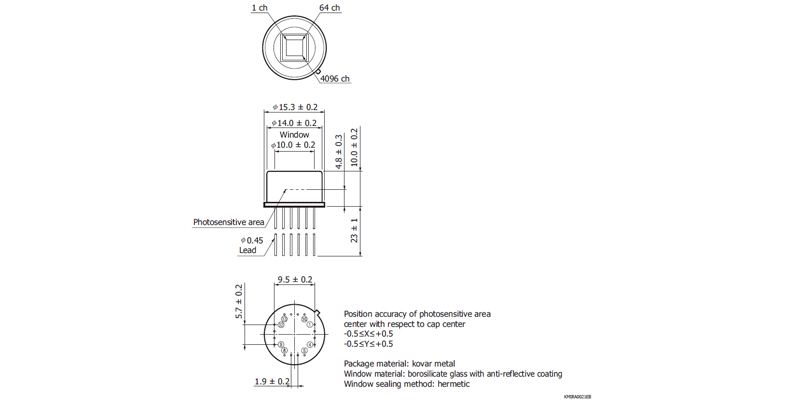

Dimensional outline (unit: mm)
|
Поставщик
|
Hamamatsu |
|
Упаковка
|
Металл |
|
Охлаждение
|
Одноступенчатый с ТЭ-охлаждением |
|
Спектральный диапазон отклика
|
от 1120 до 1900 нм |
|
Пиковая длина волны чувствительности (тип.)
|
1750 нм |
|
Условия измерения
|
Ta=25 ℃, Td=0 ℃, Vdd=5 В, PD_bias=4,5 В |
|
Шаг пикселя
|
50 мкм |
|
Общее количество пикселей
|
64 × 64 пикселей |
|
Размер пикселя
|
50 × 50 мкм |
|
Размер изображения
|
3,2 × 3,2 мм |
|
Частота кадров (макс.)
|
1025 кадров/с |
|
Темновой ток (тип.)
|
8 Па |
|
Материал
|
InGaAs |
Для доступа к файлам требуется
Авторизация
Datasheet
248.8 Кб
