Производитель: Hamamatsu
Датчик изображения с разрешением 128 × 128 пикселей, разработанный для двумерного инфракрасного изображения
<р> G12242-0707W имеет гибридную структуру, состоящую из схемы считывания КМОП (ROIC: интегральная схема считывания) и фотодиодов InGaAs с обратной засветкой. Каждый пиксель состоит из фотодиода InGaAs и ROIC, электрически соединенных индиевыми выступами. Генератор синхронизации в ROIC обеспечивает аналоговый видеовыход и выход AD-TRIG, которые получаются путем подачи главного тактового сигнала (MCLK) и главного стартового импульса (MSP) в качестве цифровых входов от внешних источников. G12242-0707W имеет разрешение 128 × 128. пиксели располагаются с шагом 20 мкм, и их сигналы считываются с видеолинии. Свет, падающий на фотодиоды InGaAs, преобразуется в электрические сигналы, которые затем подаются на ROIC через индиевые насосы. Электрические сигналы в ROIC преобразуются в сигналы напряжения усилителями заряда, а затем последовательно выводятся из видеолинии сдвиговым регистром. G12242-0707W герметично запечатан в корпусе ТО-8 вместе с двухступенчатым термоэлектрическим охладителем, что обеспечивает недорогую, но очень стабильную работу.
Функции
- Диапазон спектрального отклика: от 0,95 до 1,7 мкм
- Высокая чувствительность: 2000 нВ/э-
- Частота кадров: макс. 258 кадров в секунду.br> - Режим глобального затвора и режим роллетного затвора переключаются
- Простое управление (встроенный генератор синхронизации)
- Двухступенчатая с ТЭ-охлаждением
- Низкая стоимость

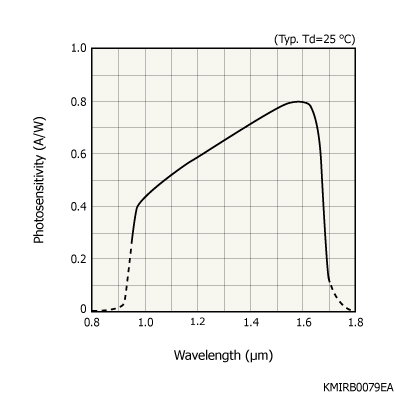

Spectral response

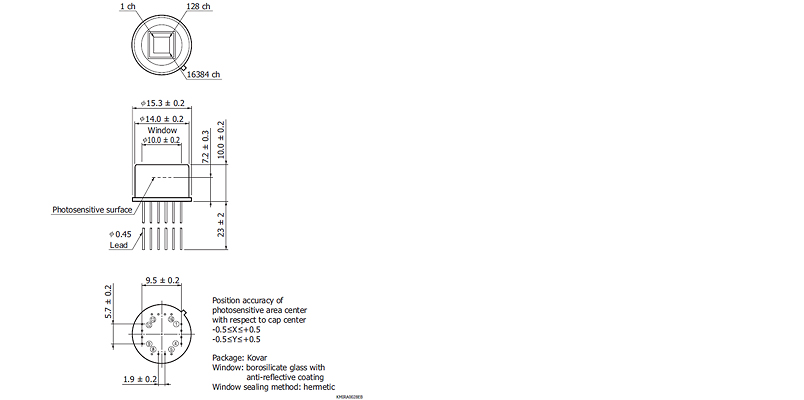

Dimensional outline (unit: mm)
|
Поставщик
|
Hamamatsu |
|
Упаковка
|
Металл |
|
Охлаждение
|
Двухступенчатый с ТЭ-охлаждением |
|
Спектральный диапазон отклика
|
от 950 до 1700 нм |
|
Пиковая длина волны чувствительности (тип.)
|
1550 нм |
|
Условия измерения
|
Ta=25 ℃, Td=15 ℃, Vdd=5 В, PD_bias=3 В |
|
Шаг пикселя
|
20 мкм |
|
Общее количество пикселей
|
128 × 128 пикселей |
|
Размер пикселя
|
20 × 20 мкм |
|
Размер изображения
|
2,56 × 2,56 мм |
|
Частота кадров (макс.)
|
258 кадров/с |
|
Темновой ток (тип.)
|
0,5 Па |
|
Материал
|
InGaAs |
Для доступа к файлам требуется
Авторизация
Datasheet
303.1 Кб
