Производитель: Hamamatsu
Используются два чипа InGaAs (длина волны отсечки: 1,65 мкм, 2,15 мкм)
Датчик изображения ближнего инфракрасного диапазона (от 0,95 до 2,15 мкм)
<р>

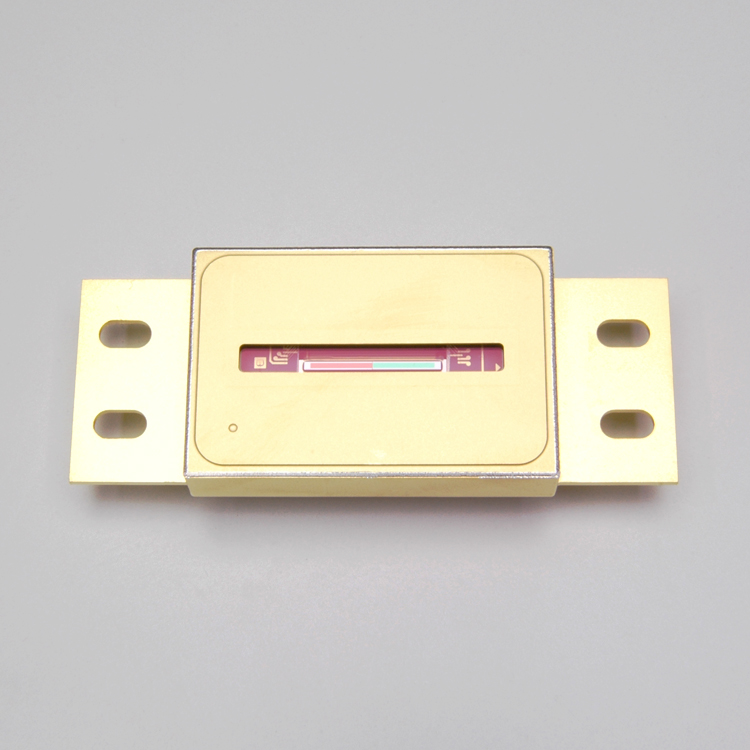

G12230-512WB — это линейный датчик изображения InGaAs, предназначенный для многоканальной спектрофотометрии в ближнем инфракрасном диапазоне. Два чипа InGaAs с разными длинами волн отсечки очень точно расположены последовательно. G12230-512WB обеспечивает высокое соотношение сигнал/шум в широком спектральном диапазоне отклика. КМОП-микросхема состоит из усилителей заряда, сдвигового регистра и генератора синхронизации. Усилители заряда оснащены матрицей КМОП-транзисторов и подключены к каждому пикселю матрицы фотодиодов InGaAs. Поскольку сигнал с каждого пикселя считывается в режиме интегрирования заряда, достигается высокая чувствительность и стабильная работа в широком спектральном диапазоне отклика. Упаковка герметична, что обеспечивает исключительную надежность.Схема обработки сигналов на CMOS-чипе позволяет выбрать оптимальную эффективность преобразования (CE) для вашего приложения из двух доступных типов с использованием внешнего напряжения.
■Функции
- Используются два чипа InGaAs
- На выбор два типа эффективности преобразования
- Встроенная схема противодействия насыщению
- Встроенная схема CDS
- Встроенный термистор
- Простота управления (встроенный генератор синхронизации)
- Высокое разрешение: шаг 25 мкм

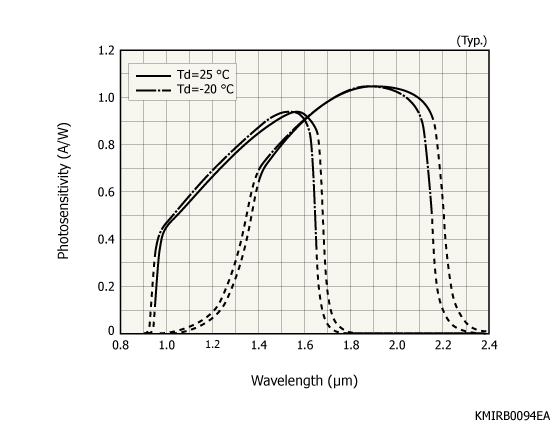

Spectral response
Dimensional outline (unit: mm)
|
Поставщик
|
Hamamatsu |
|
Упаковка
|
Металл |
|
Охлаждение
|
Двухступенчатый с ТЭ-охлаждением |
|
Спектральный диапазон отклика
|
от 950 до 2150 нм |
|
Условия измерения
|
Ta=25 ℃, Td=-20 ℃, Vdd=5 В, INP=Vinp=PDN=4 В, Fvref=1,2 В, Vφ=5 В, f=1 МГц |
|
Шаг пикселя
|
25 мкм |
|
Общее количество пикселей
|
512 пикселей |
|
Размер пикселя
|
25 х 250 мкм |
|
Размер изображения
|
12,8 х 0,25 мм |
|
Скорость линии (макс.)
|
9150 линий/с |
|
Материал
|
InGaAs |
