Производитель: Hamamatsu
Широкий диапазон спектрального отклика, ближний инфракрасный диапазон датчики изображения (от 0,5 до 1,7 мкм)

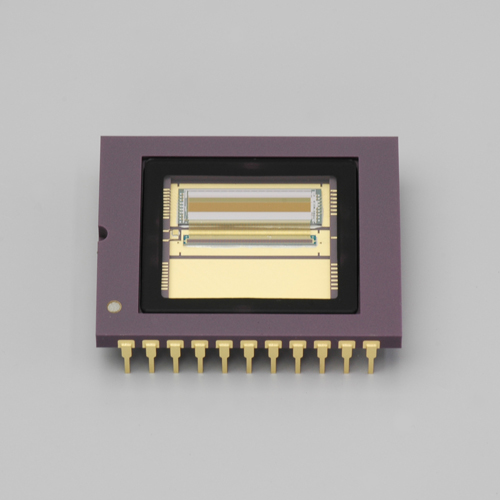

<р> Линейные датчики изображения InGaAs серии G11608 специально разработаны для многоканальной спектрофотометрии в ближнем инфракрасном диапазоне. Серия G11608 состоит из матрицы фотодиодов InGaAs с повышенной чувствительностью на более коротких длинах волн и КМОП-матрицы. микросхема, содержащая массив усилителей заряда, сдвиговый регистр и генератор синхронизации. Массив усилителя заряда состоит из КМОП-транзисторов, подключенных к каждому пикселю фотодиодной матрицы InGaAs. Сигналы с каждого пикселя считываются ответственно режим интеграции для достижения высокой чувствительности и стабильной работы. Схема обработки сигналов на КМОП-чипе предлагает два уровня эффективности преобразования (CE), которые можно выбрать с помощью внешнее напряжение в соответствии с применением.■Функции
- Широкий диапазон спектрального отклика (от 0,5 до 1,7 мкм)
- Низкий уровень шума
- Два выбираемых уровня эффективности преобразования
- Схема защиты от насыщения
- Схема CDS
- Встроенный термистор
- Простое управление (с помощью встроенного генератора синхронизации)
Spectral response
Dimensional outline (unit: mm)
|
Поставщик
|
Hamamatsu |
|
Упаковка
|
Керамика |
|
Охлаждение
|
Неохлаждаемый |
|
Спектральный диапазон отклика
|
от 500 до 1700 нм |
|
Темновой ток (макс.)
|
10 Па |
|
Условия измерения
|
если не указано иное, Тип. Ta=25 ℃,Vdd=5 В,INP=Vinp=PDN=4 В, Fvref=1,2 В, Vφ=5 В, f=500 кГц |
|
Шаг пикселя
|
50 мкм |
|
Общее количество пикселей
|
256 пикселей |
|
Размер пикселя
|
50 х 500 мкм |
|
Размер изображения
|
12,8 х 0,5 мм |
|
Скорость линии (макс.)
|
17200 линий/с |
|
Материал
|
InGaAs |
Для доступа к файлам требуется
Авторизация
Datasheet
730.9 Кб
