Датчики ближнего инфракрасного диапазона (от 0,9 до 1,67 мкм)

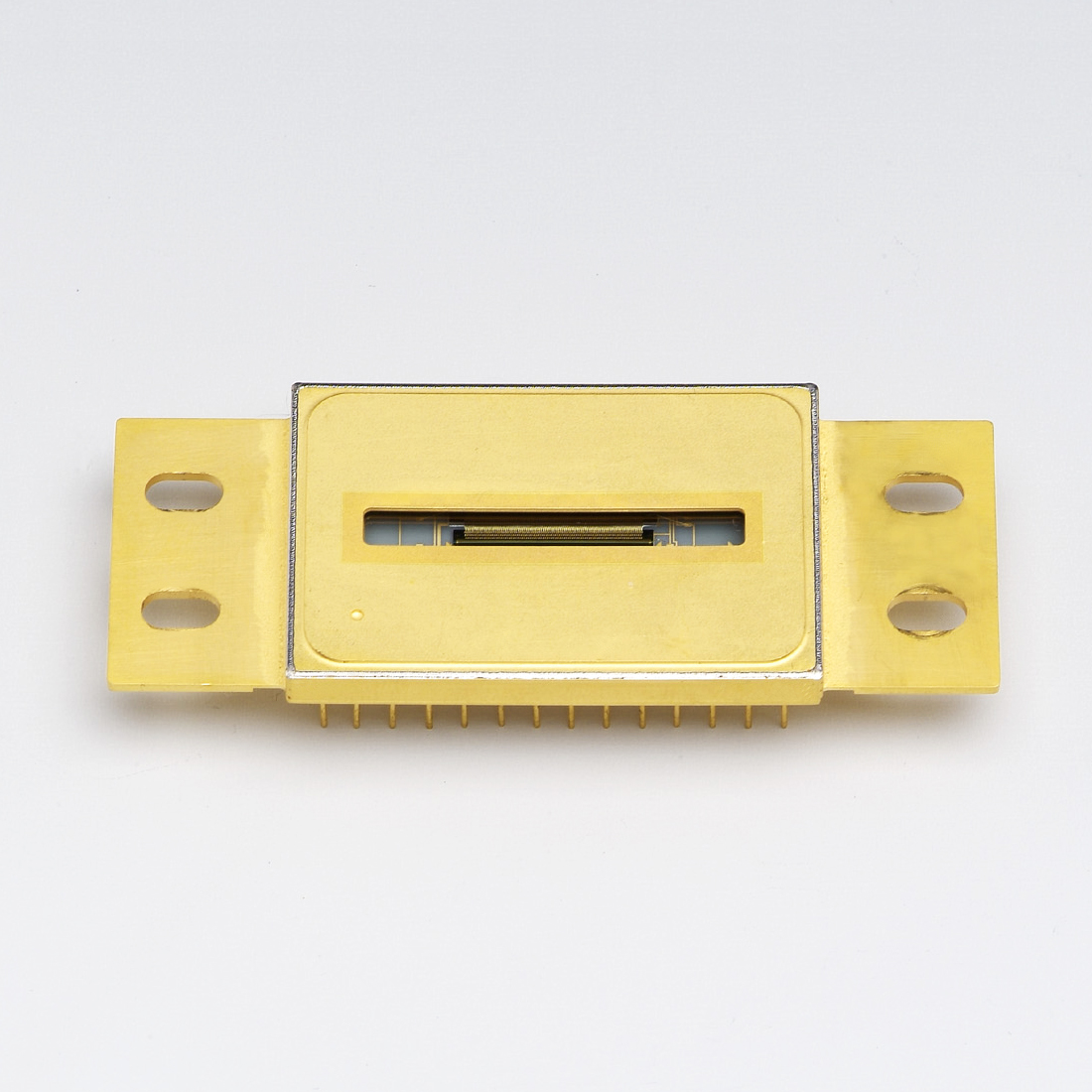

<р> Серия G11508 представляет собой линейный датчик изображения InGaAs, предназначенный для многоканальной спектрофотометрии в ближнем инфракрасном диапазоне. Эти линейные датчики изображения состоят из матрицы фотодиодов InGaAs и усилителей заряда, схемы компенсации смещения, регистр и генератор синхронизации, выполненный на КМОП-чипе. Усилители заряда имеют матрицу КМОП-транзисторов и подключен к каждому пикселю фотодиодной матрицы InGaAs. Поскольку сигнал с каждого пикселя считывается в режиме интегрирования заряда, высокая чувствительность и стабильная работа достигаются в ближней инфракрасной области. Эти датчики имеют более высокую скорость передачи данных и лучшую характеристики линейности при высоком коэффициенте усиления, чем у предыдущих продуктов. Упаковка герметична, что обеспечивает превосходную надежность. Схема обработки сигналов на CMOS-чипе позволяет выбирать эффективность преобразования (CE) из двух доступных типов с помощью внешнее напряжение.Функции
- Низкий уровень шума, низкий темновой ток
- На выбор два типа эффективности преобразования
- Встроенная схема противодействия насыщению
- Встроенная схема CDS
- Встроенный термистор
- Простота управления (встроенный генератор синхронизации)
- Высокое разрешение: шаг 25 мкм
Spectral response
Dimensional outline (unit: mm)
|
Поставщик
|
Hamamatsu |
|
Упаковка
|
Металл |
|
Охлаждение
|
Одноступенчатый с ТЭ-охлаждением |
|
Спектральный диапазон отклика
|
от 900 до 1670 нм |
|
Темновой ток (макс.)
|
5 Па |
|
Условия измерения
|
Тип. Ta=25 ℃, если не указано иное, диапазон спектрального отклика: Tchip=-10 ℃. |
|
Шаг пикселя
|
25 мкм |
|
Общее количество пикселей
|
512 пикселей |
|
Размер пикселя
|
25 х 500 мкм |
|
Размер изображения
|
12,8 х 0,5 мм |
|
Скорость линии (макс.)
|
9150 линий/с |
|
Материал
|
InGaAs |
