Производитель: Hamamatsu

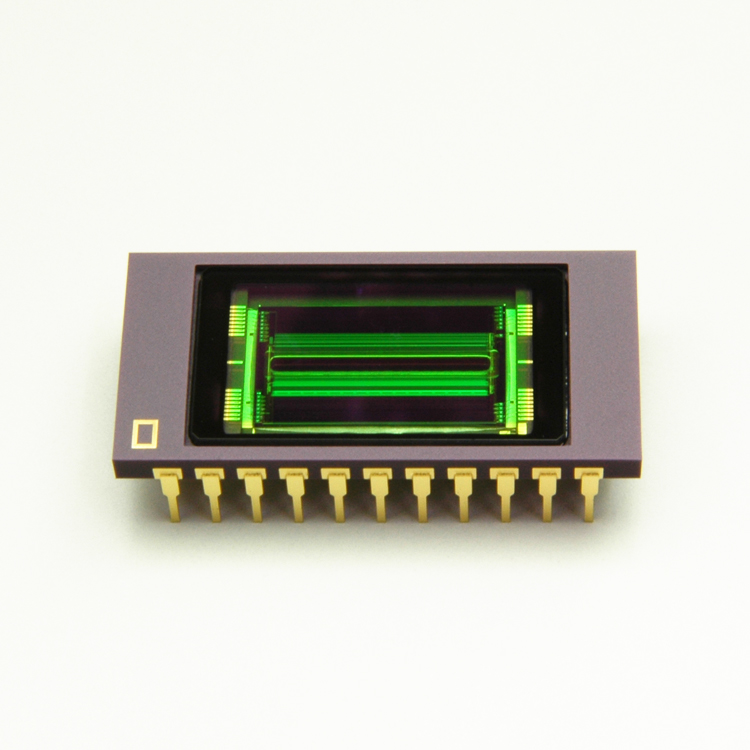

Одна строка видео (256 пикселей) Датчик изображения ближнего инфракрасного диапазона (0,95–1,7 мкм)
<р> Линейные датчики изображения InGaAs серии G11135 предназначены для оборудования для проверки посторонних предметов. Эти линейные датчики изображения состоят из матрицы фотодиодов InGaAs и КМОП-чипа, который содержит матрицу усилителя заряда, схему компенсации смещения, сдвиговый регистр и генератор синхронизации. Матрица фотодиодов InGaAs и КМОП-чип электрически соединены индием. шишки.Матрица усилителей заряда состоит из КМОП-транзисторов, подключенных к каждому пикселю фотодиодной матрицы InGaAs. Сигналы каждого пикселя считываются в режиме интеграции заряда для достижения высокой чувствительности и стабильной работы в ближнем инфракрасном диапазоне. спектральный диапазон.
Схема обработки сигналов на КМОП-чипе предлагает два уровня эффективности преобразования (CE), которые могут выбираться внешним устройством. напряжение, соответствующее приложению.
Функции
- Одна видеолиния (256 пикселей)
- Высокая скорость передачи данных: макс. 5 МГц
- Выбор двух уровней эффективности преобразования
- Размер пикселя: 50 × 50 мкм
- Встроенный датчик температуры
– Небольшие различия в линейности между пикселями
- Бюджетный
Spectral response
Dimensional outline (unit: mm)
|
Поставщик
|
Hamamatsu |
|
Упаковка
|
Керамика |
|
Охлаждение
|
Неохлаждаемый |
|
Спектральный диапазон отклика
|
от 950 до 1700 нм |
|
Темновой ток (макс.)
|
2,5 Па |
|
Условия измерения
|
Тип. Ta=25 ℃, если не указано иное |
|
Шаг пикселя
|
50 мкм |
|
Общее количество пикселей
|
256 пикселей |
|
Размер пикселя
|
50 х 50 мкм |
|
Размер изображения
|
12,8 х 0,050 мм |
|
Скорость линии (макс.)
|
14000 линий/с |
|
Материал
|
InGaAs |
Для доступа к файлам требуется
Авторизация
Datasheet
257 Кб
