        Счетный блок, совместимый с USB-интерфейсом C9945-14

        Главная
        —
        Каталог продукции
        —
        Контрольно-измерительное оборудование
        —
        Контрольно-измерительные приборы
        —
        Измерительная электроника
        —
        Электроника для счета фотонов
        —
        Счетчики фотонов
        —Счетный блок, совместимый с USB-интерфейсом C9945-14

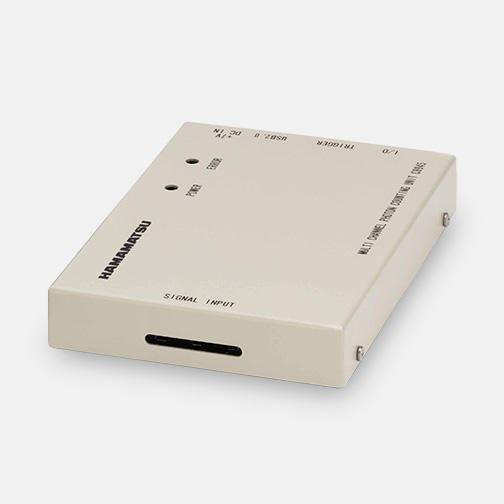

        Фото Счетный блок, совместимый с USB-интерфейсом C9945-14
        Производитель: Hamamatsu
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        Hamamatsu
        Тип прибора
        счетные блоки
        Категория (для бренда)
        Счетчики фотонов
        Выход
        +7 В/1,6 А
        Напряжение питания
        6,5–8,0 В постоянного тока / 0,5 А постоянного тока
        Интерфейс
        USB 2.0
        Выходной уровень
        ТТЛ
        Входное сопротивление
        100 Ом
        КурокМетод триггера
        Программный триггер/Внешний триггер запуска
        Совместимая ОС
        Windows® 10 профессиональная (*4)
        ВходКоличество входных сигналов
        16 ч.
        Уровень входного сигнала
        ЛВДС
        Ширина импульса сигнала
        5 нс или дольше
        ПрилавокМетод счетчика
        Метод двойного счетчика
        Макс. скорость счета
        100 МГц
        Макс. емкость счетчика
        228 отсчетов/счетные ворота (*1)
        Время внутреннего счетчика
        от 500 нс до 1 с (шаг 1, 2, 5) (*2)
        Температура хранения/Влажность
        От 0 ℃ до +50 ℃ / 85 % или меньше (без конденсации)
        ввод/выводКоличество выходов
        2
        Количество входов
        2
        Входной уровень
        ТТЛ
        Уровень входного синхронного сигнала
        ЛВТТЛ
        ID-переключатель
        от 0 до 7
        Буферная емкость
        4096 (слово) (*3)
        АС адаптервход переменного тока
        100–240 В переменного тока

        C9945-14 является счетным устройством с интерфейсом USB и может использоваться в качестве 16-канального счетчика фотонов. В этом устройстве используется метод двойного счетчика, который имеет две схемы счетчика, что позволяет проводить измерения без мертвого времени. Модель C9945-14 имеет вход LVDS для многоканальной головки счета фотонов.

        Блок-схема

        Габаритные размеры (Единица измерения: мм)

        Пример подключения

        Для доступа к файлам требуется Авторизация
        Техническая спецификация
        114.2 Кб

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
        С этим товаром покупают
        Поставщик
        Thorlabs
        Артикул
        EF515
        Фото EF515 - Пассивный электрический фильтр высоких частот, полоса пропускания: >10 МГц, 1 гнездовой и 1 штекерный BNC разъем, Thorlabs
        EF515 - Пассивный электрический фильтр высоких частот, полоса пропускания: >10 МГц, 1 гнездовой и 1 штекерный BNC разъем, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        EEBFPS2
        Комплектующие
        пластины для корпусов, торцевые пластины
        Фото EEBFPS2 - Торцевая пластина с 2 розетками для SMA разъемов, для корпуса электроприборов, 1.00" x 2.25", Thorlabs
        EEBFPS2 - Торцевая пластина с 2 розетками для SMA разъемов, для корпуса электроприборов, 1.00" x 2.25", Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        CA2824
        Тип изделия
        кабели
        Тип кабеля
        коаксиальные
        Тип разъема
        BNC, SMA
        Фото CA2824 - SMA коаксиальный кабель, штекерный разъем SMA и штекерный разъем BNC, длина: 24" (609 мм), Thorlabs
        CA2824 - SMA коаксиальный кабель, штекерный разъем SMA и штекерный разъем BNC, длина: 24" (609 мм), Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        CA2672
        Тип изделия
        кабели
        Тип кабеля
        коаксиальные
        Тип разъема
        BNC, SMC
        Фото CA2672 - SMC коаксиальный кабель, гнездовой разъем SMC и штекерный разъем BNC, длина: 72" (1829 мм), Thorlabs
        CA2672 - SMC коаксиальный кабель, гнездовой разъем SMC и штекерный разъем BNC, длина: 72" (1829 мм), Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        MDC40211
        Фото MDC40211 - Адаптер с SMC и BNC штекерными разъемами, Thorlabs
        MDC40211 - Адаптер с SMC и BNC штекерными разъемами, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        STO8P
        Комплектующие
        разъемы
        Фото STO8P - Соединительный разъем для фотодиодов, способ монтажа: проходной разъем, разъем для диодов в корпусе TO-8, Thorlabs
        STO8P - Соединительный разъем для фотодиодов, способ монтажа: проходной разъем, разъем для диодов в корпусе TO-8, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        T13240
        Тип изделия
        кабели
        Тип кабеля
        коммутационные
        Фото T13240 - Коммутационный кабель с разъемом Banana, длина: 24" (0.62 м), черный, Thorlabs
        T13240 - Коммутационный кабель с разъемом Banana, длина: 24" (0.62 м), черный, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        EF110
        Фото EF110 - Пассивный электрический фильтр низких частот, полоса пропускания: ≤1 кГц, 2 гнездовых BNC разъема, Thorlabs
        EF110 - Пассивный электрический фильтр низких частот, полоса пропускания: ≤1 кГц, 2 гнездовых BNC разъема, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        FT503
        Тип изделия
        bnc терминаторы
        Фото FT503 - Укороченный BNC терминатор, постоянное сопротивление: 50 кОм, Thorlabs
        FT503 - Укороченный BNC терминатор, постоянное сопротивление: 50 кОм, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        PM100D
        Применение оборудования
        для измерения мощности, измерение энергии
        Фото PM100D - Цифровая компактная панель управления измерителя мощности и энергии, 4" ЖК дисплей, Thorlabs
        PM100D - Цифровая компактная панель управления измерителя мощности и энергии, 4" ЖК дисплей, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Правила пользования сайтом
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
