Поставщик
|
Hamamatsu |
|
Выход
|
+7 В/1,6 А |
|
Напряжение питания
|
6,5–8,0 В постоянного тока / 0,5 А постоянного тока |
|
Интерфейс
|
USB 2.0 |
|
Выходной уровень
|
ТТЛ |
|
Входное сопротивление
|
50 Ом |
|
Курок Метод триггера
|
Программный триггер/Внешний триггер запуска |
|
Совместимая ОС
|
Windows® 10 профессиональная (*4) |
|
ВходКоличество входных сигналов
|
16 ч. |
|
Уровень входного сигнала
|
ТТЛ |
|
Ширина импульса сигнала
|
5 нс или дольше |
|
Прилавок Метод счетчика
|
Метод двойного счетчика |
|
Макс. скорость счета
|
100 МГц |
|
Макс. емкость счетчика
|
228 отсчетов/счетные ворота (*1) |
|
Время внутреннего счетчика
|
от 500 нс до 1 с (шаг 1, 2, 5) (*2) |
|
Температура хранения/Влажность
|
От 0 ℃ до +50 ℃ / 85 % или меньше (без конденсации) |
|
ввод/выводКоличество выходов
|
2 |
|
Количество входов
|
2 |
|
Входной уровень
|
ТТЛ |
|
Уровень входного синхронного сигнала
|
ЛВТТЛ |
|
ID-переключатель
|
от 0 до 7 |
|
Буферная емкость
|
4096 (слово) (*3) |
|
АС адаптервход переменного тока
|
100–240 В переменного тока |
|
Тип прибора
|
счетные блоки |
|
Категория (для бренда)
|
115976 |

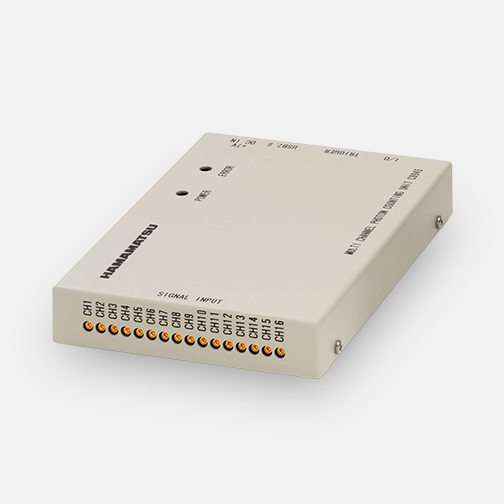

C9945-13 является счетным устройством с интерфейсом USB и может использоваться в качестве 16-канального счетчика фотонов. В этом устройстве используется метод двойного счетчика, который имеет две схемы счетчика, что позволяет проводить измерения без мертвого времени. Модель C9945-13 имеет TTL-вход для подключения нескольких головок для счета фотонов.
Блок-схема
Габаритные размеры (Единица измерения: мм)
Пример подключения
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Hamamatsu Photonics – японская компания, производящая оптоэлектронные датчики, фотоэлектронные умножители, источники света и оптико-электронные компоненты и системы.
