Серии C7246 и C7247 представляют собой розетки типа DA, предназначенные для фотоумножителей диаметром 28 мм (1–1/8 дюйма) с боковой и передней установкой. Схема делителя напряжения и усилитель включены в один корпус. Низкоуровневый ток с высоким импедансом фотоумножителя может быть преобразован в выходное напряжение с низким импедансом. В сериях C7246 и C7247 используется схема активного делителя напряжения, которая обеспечивает превосходную линейность постоянного тока при низком энергопотреблении. Серия C7246 также имеет функцию регулировки усиления, которая не влияет на полосу частот усилителя.

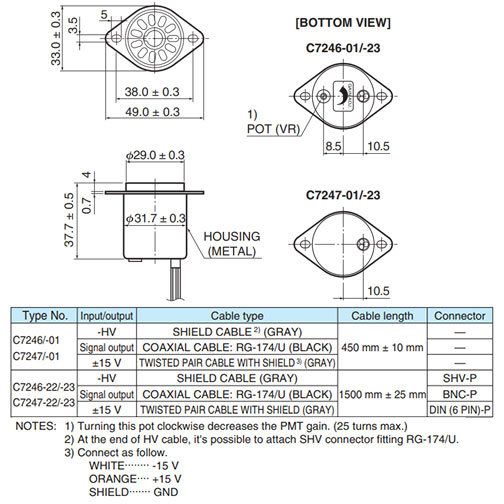

Dimensional outline (Unit: mm)
|
Поставщик
|
Hamamatsu |
|
Макс. Ток выходного сигнала
|
60 мА |
|
Макс. Напряжение выходного сигнала
|
3 В |
|
Выходное сопротивление
|
50 Ом |
|
Полоса частот (-3 дБ)
|
от постоянного тока до 5 МГц |
|
Применимый ФЭУ
|
28 мм диам. Боковой тип |
|
[Макс. Номинал] Напряжение питания усилителя
|
+/-18 В |
|
[Макс. Рейтинг] Температура хранения
|
от -15 ℃ до +60 ℃ |
|
Напряжение смещения Макс.
|
+/-3 мВ |
|
Напряжение питания усилителя
|
от +/-12 В до +/-15 В |
|
Ток цепи делителя, тип.
|
166 мкА (при -600 В) |
|
Вес
|
50 г |
|
Ток питания усилителя (при +/- 15 В) Макс.
|
+140 мА / -50 мА |
