Схема драйвера для линейного датчика изображения InGaAs (серия G11135, G14006-512DE)

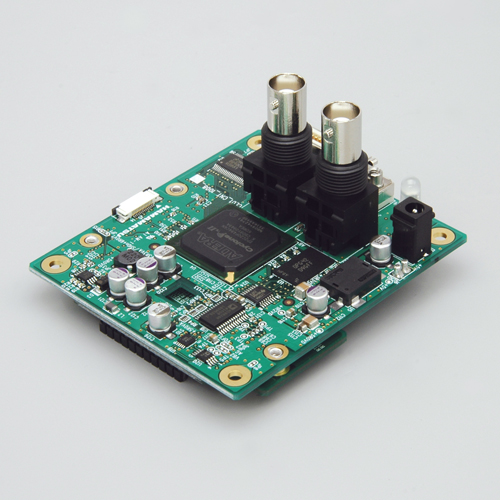

C11514 — это схема управления, разработанная для линейных датчиков изображения InGaAs (серия G11135, G14006-512DE). Схема драйвера состоит из схемы обработки аналогового видеосигнала (16-битный аналого-цифровой преобразователь), секции цифрового управления, интерфейса и источника питания. Схема преобразует аналоговые видеосигналы, полученные от датчика изображения, в цифровые сигналы и выводит их. ПК подключается к схеме через разъем CameraLink (базовая конфигурация) и используется для управления C11514 и получения данных. Питание схемы подается от разъема постоянного тока с помощью прилагаемого кабеля. Кроме того, C11514 имеет разъем BNC для входа внешнего триггера и разъем BNC для импульсного выхода, который можно использовать для синхронизации с внешними устройствами.
Этот продукт поставляется с прикладным программным обеспечением (DCam-CL), работающим под управлением Microsoft® Windows® 10 (64-разрядной версии). Его можно использовать для легкого управления камерой C11514 с ПК, подключенного через интерфейс CameraLink. Этот продукт также включает библиотеки DLL, которые пользователь может использовать для создания оригинальных программ управления.
Функции
-Встроенный 16-битный аналого-цифровой преобразователь
-Интерфейс: CameraLink
-Напряжение питания: одиночное +5 В постоянного тока
-Функция внешней синхронизации
-Функция регулировки усиления и смещения
Dimensional outline (unit: mm)
|
Поставщик
|
Hamamatsu |
|
Выход
|
Камерассылка |
|
Подходящий датчик
|
Г11135-256ДД, Г11135-512ДЕ, Г14006-512ДЕ |
|
Материал
|
InGaAs |
