Схема драйвера для линейного датчика изображения InGaAs [серия G11620 (тип без охлаждения)]

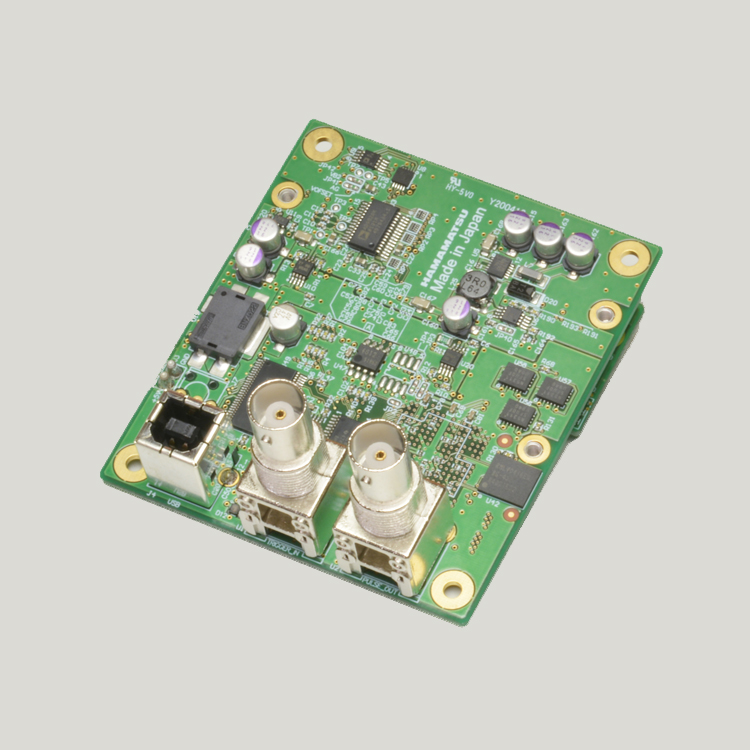

C11513 — это схема управления, разработанная для линейных датчиков изображения InGaAs [серия G11620 (неохлаждаемый тип)]. Схема драйвера состоит из схемы обработки аналогового видеосигнала (16-битный аналого-цифровой преобразователь), генератора синхронизации, схемы управления и источника питания. Схема преобразует аналоговые видеосигналы, полученные от датчика изображения, в цифровые сигналы и выводит их. ПК подключается к схеме через порт USB (USB 2.0) и используется для управления C11513 и получения данных. Кроме того, C11513 имеет разъем BNC для входа внешнего триггера и разъем BNC для импульсного выхода, который можно использовать для синхронизации с внешними устройствами.
Этот продукт поставляется с прикладным программным обеспечением (DCam-USB), работающим под управлением Microsoft® Windows® 10 (64-разрядной версии). Его можно использовать для легкого управления C11513 с ПК. Этот продукт также включает библиотеки DLL, которые пользователь может использовать для создания оригинальных программ управления.
Функции
-Встроенный 16-битный аналого-цифровой преобразователь
-Интерфейс: USB2.0
-Питание по шине USB
-Функция внешней синхронизации
-Функция регулировки усиления и смещения
Dimensional outline (unit: mm)
|
Поставщик
|
Hamamatsu |
|
Выход
|
USB2.0 |
|
Подходящий датчик
|
Г11620-128ДА, Г11620-256ДФ, Г11620-256ДА, Г11620-512ДА |
|
Материал
|
InGaAs |
