Поставщик
|
Edmund Optics |
|
Артикул
|
13-521 |
|
Покрытие
|
MgF2 (400-700nm) |
|
Диаметр
|
8 мм |
|
Фокусное расстояние
|
5-50 мм |
|
Тип линз
|
ахроматические линзы |
|
Тип ахроматических линз
|
триплеты |
|
Диаметр (мм)
|
8.00 +0.0/-0.025 |
|
Эффективное фокусное расстояние EFL (мм)
|
12.50 |
|
Допуск фокусного расстояния (%)
|
±2 |
|
Заднее фокусное расстояние BFL (мм)
|
9.82 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
Толщина центра CT (мм)
|
7.23 |
|
Толщина центра A (мм)
|
5.23 |
|
Толщина центра B (мм)
|
1.00 |
|
Допуск толщины центра (мм)
|
±0.3 |
|
Радиус R1 (мм)
|
9.40 |
|
Радиус R2 (мм)
|
4.805 |
|
Радиус R3 (мм)
|
-4.805 |
|
Радиус R4 (мм)
|
-9.395 |
|
Толщина кромки ET (мм)
|
5.44 |
|
Подложка
|
N-F2 / N-BK7 / N-F2 |
|
Качество поверхности
|
40-20 |
|
f / #
|
1.56 |
|
Числовая апертура NA
|
0.32 |
|
Покрытие
|
MgF2 (400-700nm) |
|
Спецификация покрытия
|
Ravg ≤1.75% @ 400 - 700nm |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Скос
|
Protective bevel as needed |
|
Тип
|
Achromatic Triplet Lens |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
Описание семейства продуктов
- Уникальный трехэлементный дизайн
- MgF2 с покрытием
- Также доступны ахроматические линзы Steinheil Triplet

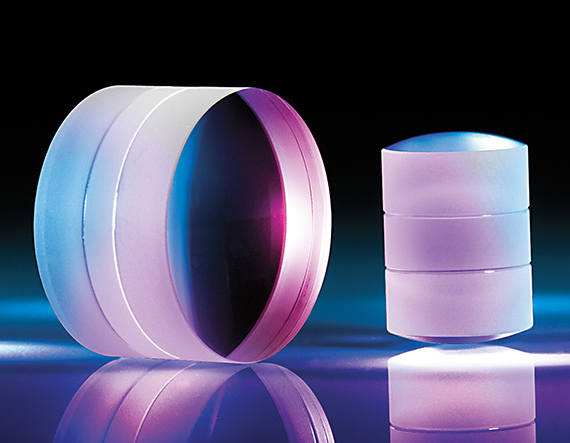

Ахроматические линзы TECHSPEC® Hastings Triplet имеют уникальную трехэлементную конструкцию, которая обеспечивает просмотр без искажений и правильную цветопередачу. Эти линзы спроектированы таким образом, чтобы взаимодействовать друг с другом, способствуя уменьшению или устранению «подушкообразной» дисторсии, а также хроматических и сферических аберраций. Ахроматические линзы TECHSPEC® Hastings Triplet состоят из двух вогнутых менисковых элементов, приклеенных к двояковыпуклой линзе.
