Поставщик
|
Edmund Optics |
|
Артикул
|
66-505 |
|
Тип транслятора
|
вертикальные |
|
Тип движения
|
Linear (Z) |
|
Конструкция
|
Aluminium Stage |
|
Система направляющих
|
Crossed Roller Bearing |
|
Тип
|
Metric |
|
Центральное отверстие
|
M6 x 1 |
|
Монтажная резьба
|
(9) M6 x 1, (4) M3 x 0.5, (8) M2 x 0.4 |
|
Размер платформы (дюймы)
|
2.75 x 2.75 |
|
Размер платформы (мм)
|
70 x 70 |
|
Тип привода
|
Metric Micrometer |
|
Шаг винта (мм)
|
0.5 |
|
Ход (мм)
|
10 |
|
Точность прямой линии (мкм)
|
3 |
|
Грузоподъемность (кг)
|
3 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Exempt |
Описание

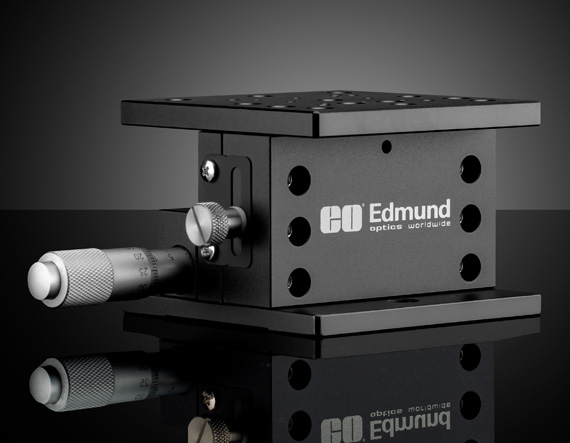

Вертикальный транслятор Edmund Optics 66-505 с платформой 70 x 70 мм в метрическом исполнении и микрометрическим винтом предназначен для высокоточного позиционирования крупных узлов по оси Z. Микрометрический привод обеспечивает плавный ход и позволяет выполнять тонкую настройку высоты с высокой повторяемостью, что критично при работе с микроскопическими пучками, объективами, массивными детекторами или экспериментальными камерами. Большая платформа даёт достаточно места для установки сложных сборок, не жертвуя устойчивостью.
Метрическая сетка отверстий облегчает интеграцию транслятора в оптические столы и стойки, выполненные в метрическом стандарте. Благодаря жёсткой конструкции и качественным направляющим обеспечивается минимальный наклон платформы при перемещении и под нагрузкой, поэтому оптическая ось остаётся стабильной. Модуль идеально подходит для задач, где одновременное требование — и высокая грузоподъёмность, и необходимость точной, «пошаговой» юстировки высоты.
Характеристики
- Наименование: Вертикальный транслятор, размер: 70 x 70 мм, метрический, микрометрический винт
- Бренд: Edmund Optics
- Артикул: 66-505
- Размер платформы: 70 x 70 мм
- Система отверстий: метрическая
- Тип привода: микрометрический винт для точной регулировки
- Степень свободы: вертикальное перемещение по оси Z
- Особенности: высокая точность и повторяемость позиционирования, большая опорная поверхность
Отрасли применения
- Метрические оптические лаборатории и научные центры
- Высокоточная микроскопия, 3D-визуализация и томография
- Оптическая метрология и калибровка сложных приборов
- Промышленные стенды для тестирования оптоэлектронных систем
