Поставщик
|
Edmund Optics |
|
Артикул
|
66-503 |
|
Тип транслятора
|
вертикальные |
|
Тип движения
|
Linear (Z) |
|
Конструкция
|
Aluminium Stage |
|
Система направляющих
|
Crossed Roller Bearing |
|
Тип
|
English |
|
Центральное отверстие
|
¼-20 |
|
Монтажная резьба
|
(9) ¼-20, (4) 6-32, (8) 2-56 |
|
Размер платформы (дюймы)
|
2.75 x 2.75 |
|
Размер платформы (мм)
|
70 x 70 |
|
Тип привода
|
English Micrometer |
|
Шаг винта (мм)
|
0.635 |
|
Ход (мм)
|
10 |
|
Точность прямой линии (мкм)
|
3 |
|
Грузоподъемность (кг)
|
3 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
Описание

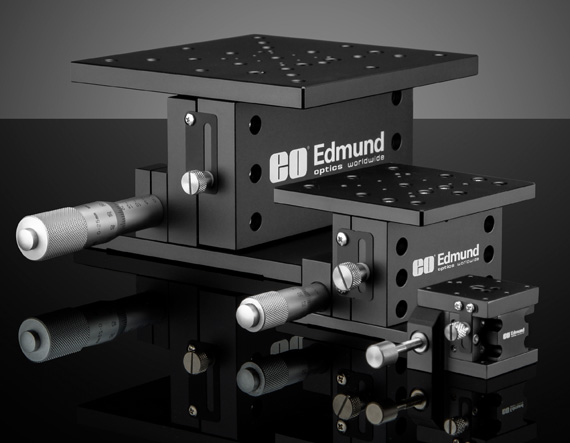

Вертикальный транслятор 66-503 с платформой 70 x 70 мм в английском исполнении и микрометрическим винтом предназначен для точного позиционирования более крупного оборудования и узлов. Увеличенная поверхность 70 x 70 мм позволяет устанавливать массивные держатели, оптические блоки, камеры и экспериментальные ячейки, при этом микрометрический привод обеспечивает плавную и аккуратную регулировку высоты. Это оптимальное решение, когда требуется сочетание высокой грузоподъёмности и точной настройки по оси Z.
Английская сетка отверстий облегчает интеграцию в дюймовые оптические столы и стойки. Транслятор может использоваться как ключевой подъёмный узел в сложной опто-механической системе, обеспечивая выравнивание уровня разных модулей и точную фокусировку относительно оптической оси. Жёсткая конструкция и качественные направляющие сводят к минимуму наклон и люфты при переносе нагрузки, что критично для измерительных и визуализационных задач высокого уровня.
Характеристики
- Наименование: Вертикальный транслятор, размер: 70 x 70 мм, английский, микрометрический винт
- Бренд: Edmund Optics
- Артикул: 66-503
- Размер платформы: 70 x 70 мм
- Исполнение: английская система отверстий
- Тип привода: микрометрический винт
- Степень свободы: вертикальное перемещение по оси Z
Отрасли применения
- Высокоточные лазерные и оптические установки
- Микроскопические и спектроскопические комплексы с тяжёлыми модулями
- Инженерные стенды для юстировки и тестирования опто-механики
