Гониометр, размер платформы: 70 x 70 мм, радиус: 150 мм, метрический

Описание

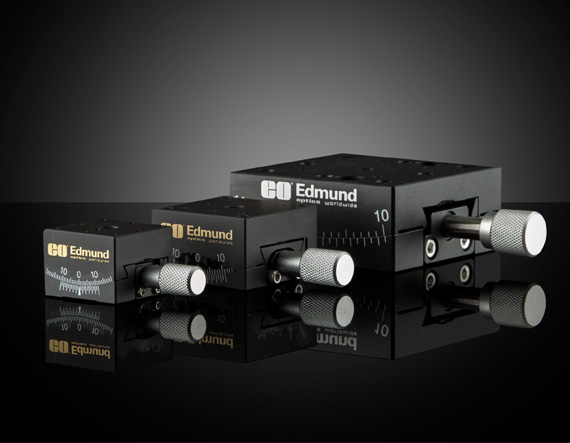

Прецизионный гониометр Edmund Optics 66-536 представляет собой высокоточное оптико-механическое устройство, предназначенное для точного углового позиционирования оптических компонентов относительно фиксированной точки, расположенной над центром монтажной поверхности. Данная модель оснащена платформой размером 70 x 70 мм, что обеспечивает надежное крепление широкого спектра оптических элементов и измерительного оборудования.

Гониометр выполнен в метрический исполнении, что делает его полностью совместимым с соответствующей системой крепежных отверстий и монтажных элементов. Конструкция основана на прецизионной системе направляющих типа "ласточкин хвост", обеспечивающей плавное и точное угловое перемещение без люфтов и вибраций. Радиус поворота 150 мм позволяет выполнять тонкую настройку углового положения с высокой точностью и повторяемостью.

Устройство оборудовано нониусной шкалой для высокоточных измерений и контроля углового положения. Специальный стопорный винт с накатанной головкой позволяет надежно фиксировать платформу в заданном положении после завершения юстировки. Конструкция из алюминий с черным анодированием гарантирует долговечность, стабильность параметров и устойчивость к механическим воздействиям в процессе эксплуатации.

Гониометр обеспечивает истинную регулировку наклона и поворота любого оптического компонента, что критически важно для прецизионных оптических систем. Точность углового позиционирования и высокая повторяемость измерений делают данное устройство незаменимым инструментом в лабораториях, производственных и научно-исследовательских центрах, где требуется прецизионная юстировка оптических систем.

Технические характеристики

• Артикул: 66-536
• Производитель: Edmund Optics
• Размер платформы: 70 x 70 мм
• Радиус поворота: 150 мм
• Тип исполнения: Метрический
• Тип движения: Гониометрическое (угловое позиционирование)
• Система направляющих: Прецизионная "ласточкин хвост"
• Угловое перемещение: ±8°
• Угловое разрешение: 0,70 мрад
• Конструкция платформы: алюминий с черным анодированием
• Система измерения: Нониусная шкала
• Максимальная нагрузка: 6 кг
• Фиксация положения: Стопорный винт с накатанной головкой
• Вес устройства: приблизительно 0,8 кг
• Точка поворота: Над центром монтажной поверхности
• Повторяемость позиционирования: Высокая (благодаря прецизионной механике)

Отрасли применения

• Лазерные технологии и фотоника: Точное направление и юстировка лазерных лучей, позиционирование лазерных диодов, настройка лазерных резонаторов, юстировка оптоволоконных систем связи, создание прецизионных лазерных измерительных комплексов.
• Оптическое приборостроение: Выравнивание зеркал в системах отклонения луча, юстировка призменных систем, настройка светоделителей и поляризаторов, контроль углов между полированными гранями оптических элементов, сборка и настройка сложных оптических систем.
• Научные исследования: Спектроскопические исследования, измерение показателей преломления и дисперсии прозрачных материалов, определение преломляющих углов призм и кристаллов, исследование дифракционных решеток, гониофотометрия и измерение световых характеристик материалов.
• Метрология и контроль качества: Калибровка угловых измерительных приборов, аттестация угловых мер, контроль геометрических параметров оптических деталей, измерение пирамидальности призм, проверка углов отклонения лучей в оптических системах.
• Телекоммуникации: Юстировка компонентов волоконно-оптических систем связи, настройка оптических мультиплексоров и демультиплексоров, выравнивание коллимационных систем, позиционирование оптических изоляторов и циркуляторов.
• Микроскопия и визуализация: Настройка осветительных систем микроскопов, юстировка конденсоров и объективов, позиционирование зеркал в системах отраженного света, выравнивание компонентов конфокальных и флуоресцентных микроскопов.
• Производство полупроводников: Позиционирование оптических элементов в литографических системах, юстировка систем контроля и инспекции пластин, настройка лазерных систем маркировки и обработки.
• Астрономические наблюдения: Юстировка оптических систем телескопов, позиционирование вторичных зеркал, выравнивание спектрографов и фотометрических систем.
• Медицинское оборудование: Настройка оптических систем диагностического оборудования, юстировка лазерных систем для офтальмологии и хирургии, позиционирование компонентов эндоскопических систем.
• Образовательные лаборатории: Демонстрация принципов геометрической оптики, проведение лабораторных работ по измерению оптических характеристик материалов, обучение методам прецизионной юстировки оптических систем.
