Поставщик
|
Edmund Optics |
|
Артикул
|
52-271 |
|
Типы объектива
|
телецентрические |
|
Фокусное расстояние объектива
|
55 мм |
|
Первичное увеличение PMAG
|
0.5X - 0.4X |
|
Максимальный формат сенсора
|
2/3" |
|
Апертура (f / #)
|
f/2.8 - f/32 |
|
Рабочее расстояние (мм)
|
127 - 158.75 |
|
Крепление
|
C-Mount |
|
Тип
|
Telecentric Lens |
|
Искажение (%)
|
<1.0 |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
Non-Telecentric: 12.8mm - 6.7° Telecentric: 12.8 - 16.0mm |
|
Резьба фильтра
|
M43 x 0.75 |
|
Фокусное расстояние FL (мм)
|
55.00 |
|
Примечание
|
PMAG: Non-Telecentric: 0.5X - 0X Telecentric: 0.5X - 0.4X Working Distance (mm): Non-Telecentric: 127 - ∞ Telecentric: 127 - 158.75 |
|
Вес (г)
|
314.68 |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 174
|
Compliant |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
Описание

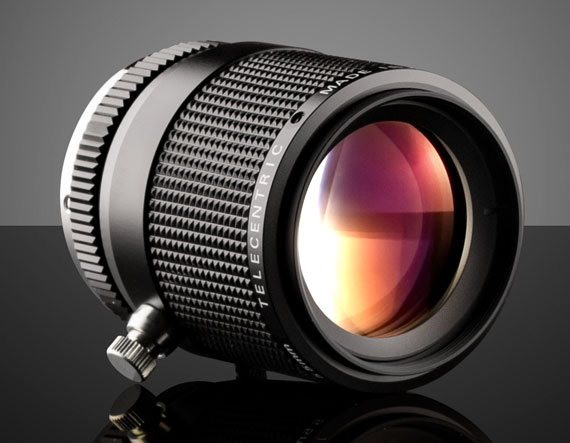

Телецентрический (частично) объектив с фокусным расстоянием 55 мм — это оптический модуль, разработанный для задач машинного зрения, где важна минимальная перспективная искажённость изображения. В отличие от стандартных объективов, он обеспечивает почти постоянное увеличение при изменении расстояния до объекта, что критично для точных измерений размеров и позиционирования. Частичная телецентричность снижает угловые искажения, сохраняя геометрию объекта даже при небольших отклонениях от фокусной плоскости. Подходит для работы с высокопиксельными камерами, обеспечивая чёткое изображение по всей площади сенсора. Конструкция включает многоэлементную оптическую систему с антиотражающими покрытиями, минимизирующими блики и потери света. Идеален для контроля качества, робототехники и автоматизированной сборки.
Характеристики
- Фокусное расстояние: 55 мм
- Тип: частично телецентрический
- Увеличение: ~0.5–1.0X (зависит от рабочего расстояния)
- Рабочее расстояние: 100–150 мм
- Крепление: C-Mount
- Диаметр выходного отверстия: 22 мм
- Число элементов: 8
- Покрытие: многократное антиотражательное
- Рабочая температура: от -10°C до +50°C
- Вес: 145 г
Отрасли применения
- Машинное зрение — измерение размеров деталей с минимальной перспективой
- Робототехника — навигация и позиционирование объектов
- Контроль качества — проверка геометрии и дефектов на линиях сборки
- Автоматизированная сборка — точное позиционирование компонентов
- Фотограмметрия — реконструкция трёхмерной формы объектов
- Производство электроники — контроль размещения микросхем
- Научные исследования — визуализация объектов с сохранением пропорций
- Логистика — сканирование упаковки и маркировки
